计算选型
|

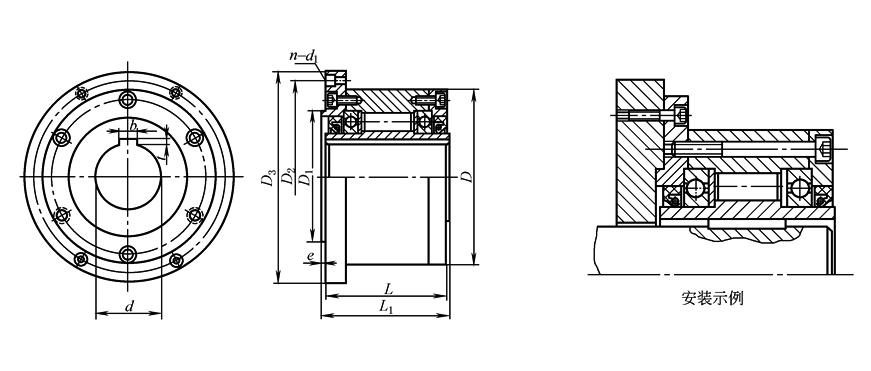

GCZ-A型滚柱式单向离合器(有轴承支承) |
||||||||||||||
|
内含轴承及油封，使用2只160系列滚珠轴承支承，见示例。主要用于超运转速度送料及定位离合器。
|
||||||||||||||
|
型号 |
额定扭矩 /N·m |
超运转速度 /r·min-1 |
外形尺寸/mm |
|
||||||||||
|
内环 |
外环 |
d(H7) |
D(h7) |
D1 |
D2 |
D3 |
L1 |
L |
e |
b×t |
n-d1 |
质量 /kg |
||
|
GCZ-A1262 |
44 |
2000 |
2800 |
12 |
62 |
42 |
72 |
85 |
44 |
42 |
3 |
4×1.8 |
3-5.5 |
0.90 |
|
GCZ-A1568 |
100 |
1800 |
2600 |
15 |
68 |
47 |
78 |
92 |
54 |
52 |
3 |
5×2.3 |
3-5.5 |
1.30 |
|
GCZ-A2075 |
145 |
1350 |
2300 |
20 |
75 |
55 |
85 |
98 |
59 |
57 |
3 |
6×3.8 |
4-5.5 |
1.70 |
|
GCZ-A2590 |
230 |
1050 |
1800 |
25 |
90 |
68 |
104 |
118 |
62 |
60 |
3 |
8×3.3 |
4-5.5 |
2.60 |
|
GCZ-A30100 |
400 |
850 |
1600 |
30 |
100 |
75 |
114 |
128 |
70 |
68 |
3 |
8×4.1 |
6-6.6 |
3.50 |
|
GCZ-A35110 |
580 |
775 |
1500 |
35 |
110 |
80 |
124 |
140 |
76 |
74 |
3.5 |
10×3.3 |
6-6.6 |
4.50 |
|
GCZ-A40125 |
820 |
575 |
1300 |
40 |
125 |
90 |
142 |
160 |
88 |
86 |
3.5 |
12×3.3 |
6-9.0 |
6.90 |
|
GCZ-A45130 |
900 |
500 |
1200 |
45 |
130 |
95 |
146 |
165 |
88 |
86 |
3.5 |
14×3.3 |
8-9.0 |
9.10 |
|
GCZ-A50150 |
1700 |
400 |
1075 |
50 |
150 |
110 |
165 |
185 |
96 |
94 |
4 |
14×3.8 |
8-9.0 |
10.1 |
|
GCZ-A55160 |
2100 |
375 |
1000 |
55 |
160 |
115 |
182 |
204 |
106 |
104 |
4 |
16×4.3 |
8-11 |
13.1 |
|
GCZ-A60170 |
2800 |
325 |
950 |
60 |
170 |
125 |
192 |
214 |
116 |
114 |
4 |
18×4.4 |
10-11 |
15.6 |
|
GCZ-A70190 |
4600 |
275 |
875 |
70 |
190 |
140 |
212 |
234 |
136 |
134 |
4 |
20×4.9 |
10-11 |
20.4 |
|
GCZ-A80210 |
6800 |
250 |
800 |
80 |
210 |
160 |
232 |
254 |
146 |
144 |
4 |
22×5.4 |
10-11 |
16.7 |
|
GCZ-A90230 |
11600 |
225 |
725 |
90 |
230 |
180 |
254 |
278 |
160 |
158 |
4.5 |
25×5.4 |
10-14 |
39.0 |
|
GCZ-A100270 |
18000 |
175 |
625 |
100 |
270 |
210 |
305 |
335 |
184 |
182 |
5 |
28×6.4 |
10-18 |
66.0 |
|
GCZ-A20310 |
25000 |
125 |
500 |
130 |
310 |
240 |
345 |
380 |
214 |
213 |
5 |
32×7.4 |
12-18 |
91.0 |
|
注：1.生产厂家为咸阳超越离合器有限公司。 2.该厂还生产GCZ-B、GCZ-C型(d＝12～130mm)，有轴承的产品。 |
||||||||||||||
