SWP型万向联轴器的连接及螺栓预紧力矩

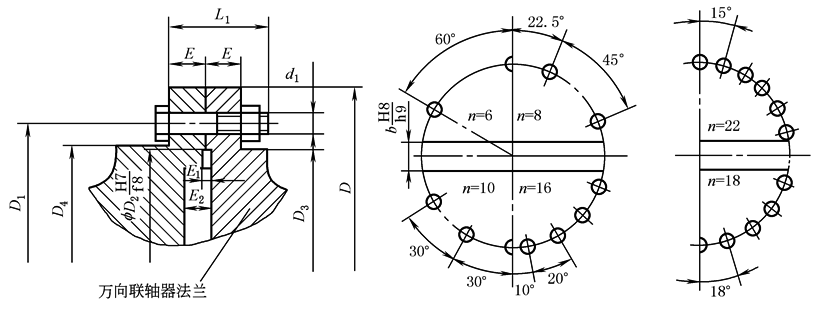

万向联轴器是通过高强度螺栓及螺母把两端的法兰连接在其他构件上，通过法兰端面键及法兰间摩擦力传递转矩的。这种万向联轴器的法兰与其相配件的连接尺寸及螺栓预紧力矩见表1a。其螺栓的力学性能应符合GB/T 3098.1中10.9级，螺母的力学性能应符合GB/T 3098.4中10级的规定。轴承盖螺钉的力学性能应符合GB/T 3098.1中12.9级，螺钉的预紧力矩见表1b。

表1　　　　　　　　　　　　　　　　　　　　　　　法兰连接螺栓预紧力矩

型  号

法兰直径

D

螺栓数

n

螺栓规格

d₁×L₁

预紧力矩

M_a

D₁

D₂(f8)

D₃

D₄

E

E₁

E₂

b(H8)

mm

mm

N·m

mm

SWP160□

160

6

M12×1.5×50

120

140

95

118

121

15

3.5

12

20

SWP180□

180

6

M14×1.5×50

190

155

105

128

133

15

3.5

13

24

SWP200□

200

8

M14×1.5×55

190

175

125

146

153

17

4.5

15

28

SWP225□

225

8

M16×1.5×65

295

196

135

162

171

20

4.5

16

32

SWP250□

250

8

M18×1.5×75

405

218

150

180

190

25

4.5

20

40

SWP285□

285

8

M20×1.5×85

580

245

170

205

214

27

6.0

23

40

SWP315□

315

10

M22×1.5×95

780

280

185

235

245

32

6.0

23

40

SWP350□

350

10

M22×1.5×100

780

310

210

260

280

35

7.0

25

50

SWP390□

390

10

M24×2×110

1000

345

235

290

308

40

7.0

28

70

SWP435□

435

16

M27×2×120

1500

385

255

325

342

42

9.0

32

80

SWP480□

480

16

M30×2×130

2000

425

275

370

377

47

11

36

90

SWP550□

550

16

M30×2×140

2000

492

320

435

444

50

11

36

100

SWP600□

600

22

M33×2×150

2650

544

380

480

492

55

13

43

100

SWP650□

650

18

M36×3×165

3170

585

390

515

528

60

13

45

100

SWP700□

700

22

M36×3×165

3170

635

420

565

578

60

13

45

100

注：□表示A､B､C､D､E､F､G中任意一种型式
