ZG型-正装贯通型、FG-反装贯通型联轴器(JB/T3241-2005)

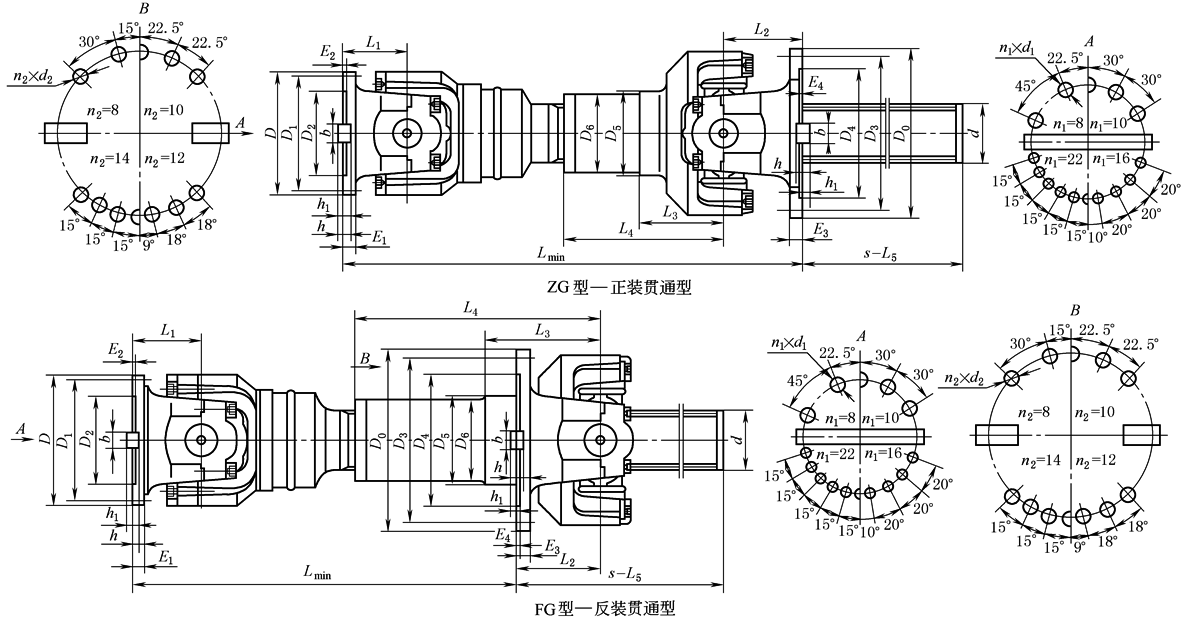

ZG型—正装贯通型、FG—反装贯通型联轴器(JB/T 3241—2005)

基本参数和主要尺寸
型号				SWP200□	SWP225□	SWP250□	SWP285□	SWP315□	SWP350□	SWP390□	SWP435□	SWP480□	SWP550□	SWP600□
ZG、 FG	回转直径D/D₀		mm	200/285	225/315	250/350	285/390	315/435	350/480	390/550	435/600	480/640	550/710	600/810
	公称转矩T_n		kN·m	40	56	80	112	160	224	315	400	560	800	1120
	脉动疲劳转矩T_p			22	32	50	78	112	150	210	295	365	560	730
	交变疲劳转矩T_f			16	23	36	55	80	105	150	210	260	400	520
	轴线折角β		(°)	≤10
	伸缩量s		mm	600	650	700	750		800		900		1000	1200
	D			200	225	250	285	315	350	390	435	480	550	600
	D₀			285	315	350	390	435	480	550	600	640	710	810
	D₁(JS11)			175	196	218	245	280	310	345	385	425	492	555
	D₂(H7)			90	105	115	135	150	165	185	200	225	260	350
	D₃(JS11)			260	285	315	355	390	435	500	550	580	650	745
	D₄(H7)			195	220	240	270	300	335	385	420	450	510	550
	D₅			135	155	170	190	215	240	275	300	325	370	460
	D₆			120	130	155	175	205	230	250	280	310	350	430
	d			90	100	115	132	150	165	185	210	230	260	300
	E₁			17	20	25	27	32	35	40	42	47	50	55
	E₂			5			7		8		10	12		15
	E₃			25	30	35	40	42	47	50	55	60	65	75
	E₄			7			8		10		12	15
	b×h			28×16	32×18	40×25	40×30		50×32	70×36	80×40	90×45	100×45	90×55
	h₁			8	9	12.5	15		16	18	20	22.5		27.5
	n₁×d₁			8×f 15	8×f 17	8×f 19	8×f 21	10×f 23		10×f 25	16×f28	16×f31		22×f 34
	n₂×d₂			8×f 15	8×f 17	8×f 19	8×f 21	10×f 23		10×f25	12×f28	12×f31		14×f 37
	L₁			110	120	135	150	170	185	205	235	265	290	330
	L₂			130	145	165	185	205	230	260	290	310	345	390
	L₃			125	140	160	180	195	220	250	275	295	330	400
	L₄			360	395	435	480	565	630	695	735	810	880	950
ZG (带* 者表示含 FG)	L_min		mm	820	920	1020	1140	1300	1445	1605	1760	1955	2165	2300
	L₅		mm	170	190	215	240	270	300	335	375	410	455	510
	转动惯量	L_min	kg·m²	0.821	1.260	2.215	3.316	6.115	12.17	20.76	35.93	59.10	104.30	172.8
	转动惯量	增长100*	kg·m²	0.005	0.008	0.013	0.021	0.038	0.056	0.088	0.146	0.209	0.340	0.624
	质量	L_min	kg	182	252	335	450	624	894	1213	1710	2335	3246	3840
	质量	增长 100*	kg	4.9	6.0	7.9	10.1	13.5	16.4	20.5	26.4	31.6	40.2	55.5
FG	L_min		mm	630	740	820	925	1050	1140	1250	1385	1535	1690	1760
	L₅		mm	90	100	115	130	140	160	185	205	210	235	265
	转动惯量	L_min	kg·m²	0.811	1.246	2.189	3.271	6.02	11.95	20.43	35.38	58.22	102.68	169.43
	质量	L_min	kg	173	241	319	428	590	844	1140	1611	2202	3055	3540
注：1.长度L_min为允许的最小尺寸。其实际尺寸可根据需要确定，但必须大于等于L_min。 2.伸缩量 s 根据实际需要可增加或减小。 3.联轴器总长为L+(s-L₅)。
