A型、B型、C型、D型、E型、F型联轴器(JB/T3241-2005)

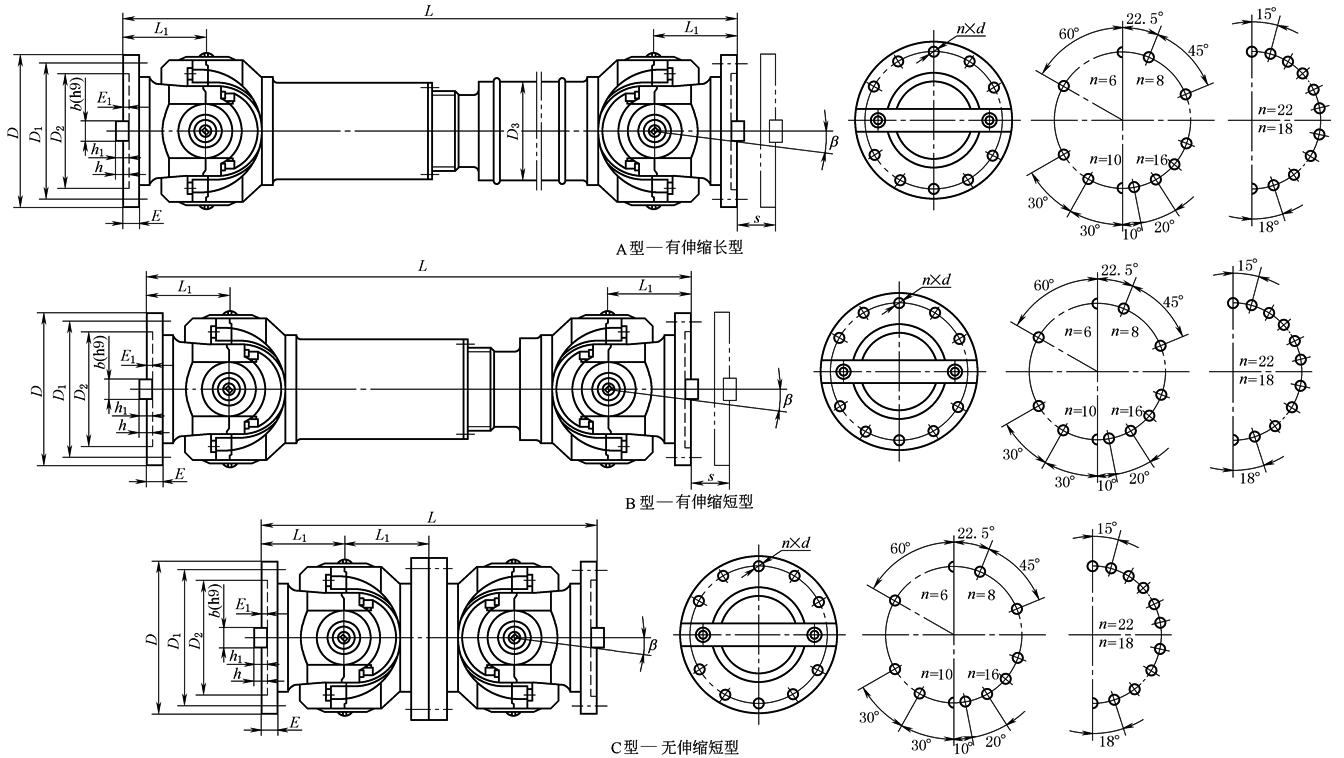

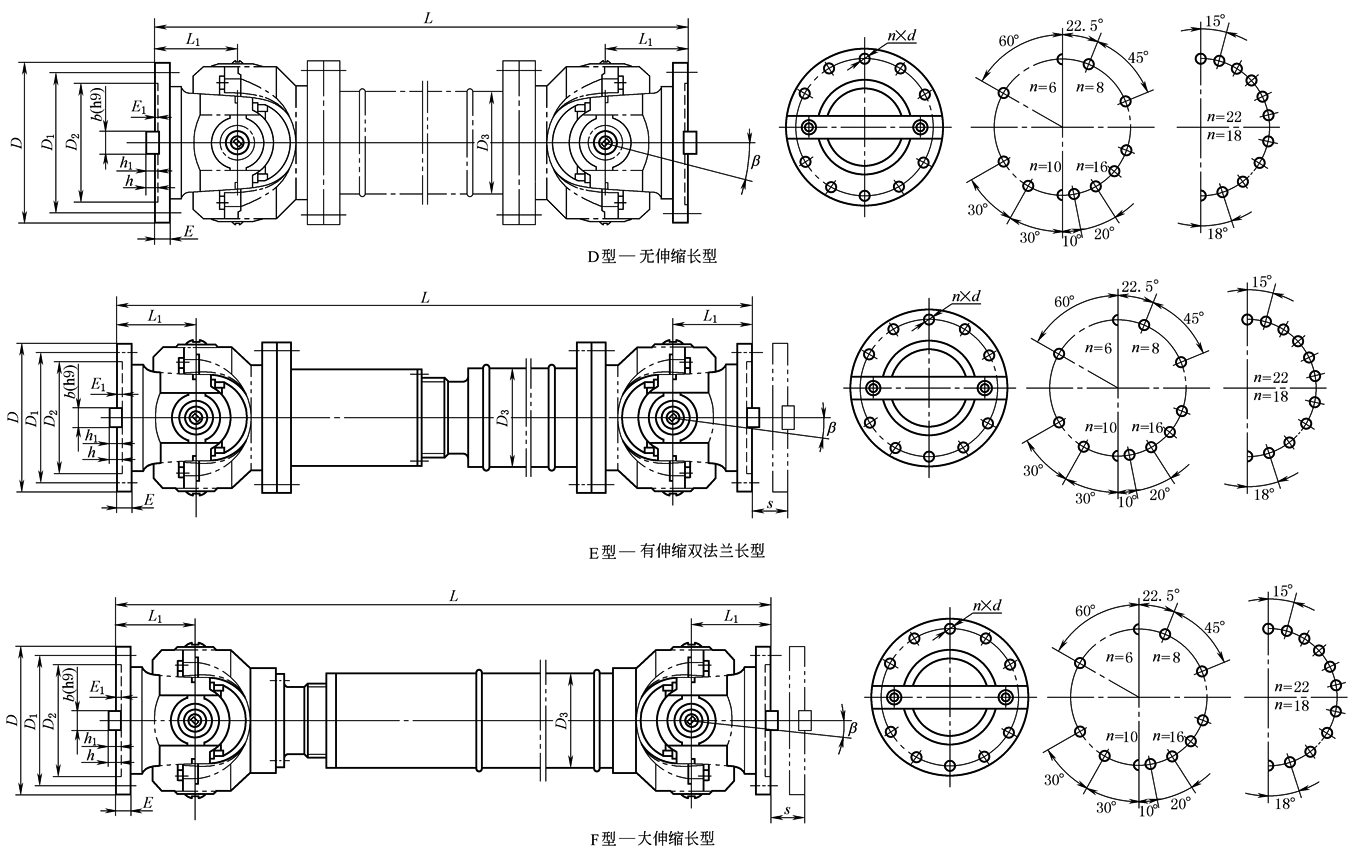

A型、B型、C型、D型、E型、F型联轴器(JB/T 3241—2005)
SWP 型为剖分式轴承座，便于更换轴承，但连接轴承座的螺栓是薄弱环节，降低了可靠度。A型～F型的许用轴线折角β_P≤10°～15°；G型的许用轴线折角β_P≤5°。标记示例：回转直径D＝285mm，长度L＝720mm，C 型无伸缩短型万向联轴器，标记为： SWP285C×720联轴器 JB/T 3241—2005
型号					SWP160□	SWP180□	SWP200□	SWP225□	SWP250□	SWP285□	SWP315□	SWP350□	SWP390□	SWP435□	SWP480□	SWP550□	SWP600□	SWP650□
A、 B、 C、 D、 E、 F	回转直径D			mm	160	180	200	225	250	285	315	350	390	435	480	550	600	650
	公称转矩T_n			kN·m	20	28	40	56	80	112	160	224	315	450	630	900	1250	1600
	脉动疲劳转矩T_p				14	20	28	40	56	78	112	157	220	315	440	630	875	1120
	交变疲劳转矩T_f				10	14	20	28	40	56	80	112	158	225	315	450	625	800
	轴线折角β			(°)	≤15								≤10
	D₁			mm	140	155	175	196	218	245	280	310	345	385	435	492	544	585
	D₂(H7)				95	105	125	135	150	170	185	210	235	255	275	320	380	390
	E				15		17	20	25	27	32	35	40	42	47	50	55	60
	E₁				4		5			7		8		10	12		15
	b×h				20×12	24×14	28×16	32×18	40×25	40×30		50×32	70×36	80×40	90×45	100×45	90×55	100×60
	h₁				6	7	8	9	12.5	15		16	18	20	22.5		27.5	30
	L₁				90	105	120	145	165	180	205	225	215	245	275	305	370	405
	n×d				6×f 13	6×f 15	8×f 15	8×f 17	8×f 19	8×f 21	10×f 23		10×f 25	16×f 28	16×f 31		22×f34	18×f 38
D₃(A、D、E、F)					121	127	140	168	219		273			325	351	426	480	500
伸缩量 s		A			50	60	70	80	90	100	110	120		150	170	190	210	230
		B、E			50	60	70	76	80	100	110	120		150	170	190	210	230
		F			150	170	190	210	220	240	270	290	315	335	350	360	370	380
A ︵ * 号表示含 D、 E、 F ︶	L_min			mm	655	760	825	950	1055	1200	1330	1480		1670	1860	2100	2520	2630
	转动惯量		L_min	kg·m²	0.167	0.304	0.490	0.916	1.763	3.193	5.270	8.645	12.920	24.240	38.736	76.570	134.100	192.720
	转动惯量		增长 100*	kg·m²	0.008	0.012	0.016	0.039	0.079	0.099	0.219	0.226	0.303	0.545	0.755	1.435	2.493	3.210
	质量		L_min	kg	52	75	98	143	226	313	425	565	680	1010	1345	2015	2980	3650
	质量		增长 100*	kg	2.5	3.4	3.8	6.2	7.2	9.4	12.8	13.9	21.1	25.7	30.7	38.1	53.2	65.1
B	L_min			mm	575	650	735	850	920	1070	1200	1330	1290	1520	1690	1850	2480	2580
	转动惯量		L_min	kg·m²	0.148	0.268	0.430	0.826	1.553	2.856	4.774	7.788	11628	22.032	35.482	67.868	137.115	194.991
	转动惯量		增长100	kg·m²	0.004	0.006	0.009	0.013	0.026	0.043	0.078	0.097	0.122	0.176	0.238	0.341	0.467	0.623
	质量		L_min	kg	46	66	86	129	199	280	385	509	612	918	1232	1786	3047	3693
	质量		增长 100	kg	3.92	4.75	6.46	8.05	12.54	15.18	19.25	22.75	25.62	29.12	35.86	40.33	47.65	54.48
C	L			mm	360	420	480	580	660	720	820	900	860	980	1100	1220	1480	1620
	转动惯量			kg·m²	0.103	0.195	0.325	0.628	1.163	2.163	3.671	6.197	9.728	17.112	27.072	56.050	95.760	144.408
	质量			kg	32	48	65	98	149	212	296	405	512	713	940	1475	2128	2735
D	L_min			mm	450	515	585	700	810	880	1000	1100	1100	1220	1400	1520	1880	2040
	L_min时转动惯量			kg·m²	0.116	0.211	0.345	0.692	1.373	2.367	3.993	6.426	9.690	17.712	29.088	55.252	100.575	152.064
	L_min时质量			kg	36	52	69	108	176	232	322	420	510	738	1010	1454	2235	2880
E	L_min			mm	710	810	885	1020	1135	1280	1430	1580	1600	1825	2080	2300	2865	3140
	L_min时转动惯量			kg·m²	0.192	0.345	0.540	1.024	1.997	3.560	5.952	9.639	14.687	27.576	45.274	87.172	160.155	241.930
	L_min时质量			kg	60	85	108	160	256	349	480	630	773	1149	1572	2294	3559	4582
F	L_min			mm	715	785	955	1025	1120	1270	1415	1555	1522.5	1712.5	1905	2050	2655	2750
	L_min时转动惯量			kg·m²	0.179	0.312	0.520	0.979	1.872	3.366	5.555	9.027	13.623	25.200	40.320	76.152	141.300	205.498
	L_min时质量			kg	56	77	104	153	240	330	448	590	717	1050	1400	2004	3140	3892
注：1.□表示A、B、C、D、E、F中任意一个型式。 2.L(≥L_min)为缩短后的最小长度，不包括伸缩量s。 3.安装长度(L+所需伸缩量s)按需确定。 4.标准附录中尚有大规格的万向联轴器，见原标准。
