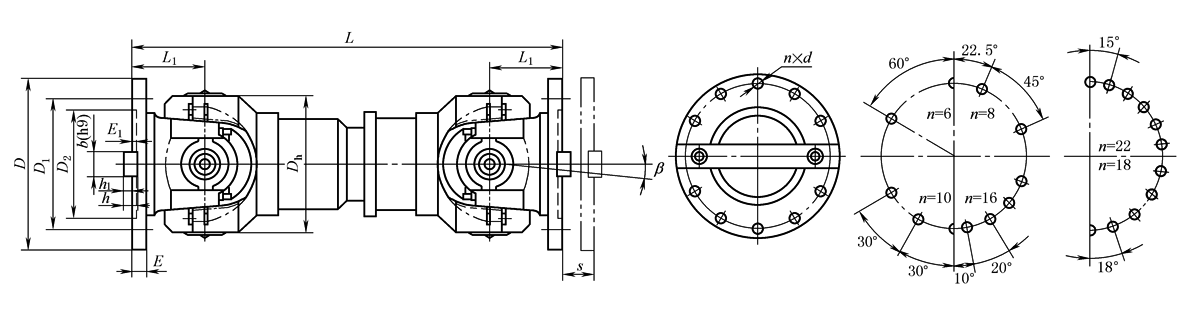

G型—有伸缩超短型联轴器(JB/T 3241—2005)

型 号

回转

直径

D_h

公称

转矩

T_n

脉动疲

劳转矩

T_p

交变疲

劳转矩

T_f

轴线

折角

β

伸缩量

s

L

D

D₁

D₂

(H7)

E

E₁

b×h

h₁

L₁

n×d

转动惯量

质量

mm

kN·m

(°)

mm

kg·m²

kg

SWP225G

225

56

40

28

≤5

40

470

275

248

135

15

5

32×18

9

80

10×f 15

0.512

78

SWP250G

250

80

56

40

≤5

40

600

305

275

150

15

5

40×18

9

100

10×f 17

1.128

142

SWP285G

285

112

78

56

≤5

40

665

348

314

170

18

7

40×24

12

120

10×f 19

1.956

190

SWP315G

315

160

112

80

≤5

40

740

360

328

185

18

7

40×24

12

135

10×f 19

3.264

260

SWP350G

350

224

157

112

≤5

55

850

405

370

210

22

8

50×32

16

150

10×f 21

5.461

355

注：安装长度(L+所需伸缩量s)按需确定。
