焊接吊耳

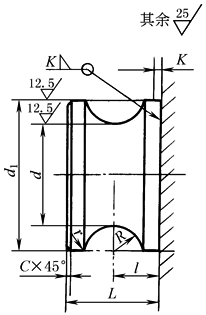

表1　　　　　　　　　　　　　　　　　　　圆柱形焊接吊耳　　　　　　　　　　　　　　　　　　　　mm

材料：25

每个吊耳的

允许起重量

/t

d

d₁

L

l

R

r

C

K

每个吊耳

质量/kg

0.7

26

20

10

6

1.6

1

5

0.09

1.7

40

33

16

10

3

2

6

0.4

3.9

55

48

23

16

4

2

9

1.28

7.4

70

62

30

20

5

3

12

3.04

11.2

80

80

38

25

6

4

15

5.64

17.9

110

98

48

32

6

5

17

11.43

19.6

125

180

115

56

36

15

6

17

16.4

26.2

160

225

140

68

40

20

6

17

36.4

32.8

200

275

160

77

40

25

7

17

60.8

注：1.焊接质量应符合 JB/T 5000.3 的规定。2.适用于工作需要倾翻的场合。3.摘自原JB/ZQ 4628—1997，供参考。

表2　　　　　　　　　　　　　　　　　　钩形焊接吊耳　　　　　　　　　　　　　　　　　　　　　mm

材料：25

每个吊耳允

许起重量

/t

b

h₁

h₂

h₃

L

l

S

R

r₁

r₂

r₃

K

每个吊

耳质量

/kg

1.6

8

80

70

20

50

20

20

15

8

20

10

4

0.35

3.3

10

112

100

25

60

25

26

20

8

25

13

5

0.64

5.4

12

145

130

30

75

32

30

25

9

30

15

7

1.54

7.8

14

178

160

35

90

38

36

30

12

35

18

8

2.7

10.3

16

210

190

40

105

45

40

35

14

40

20

9

3.85

注：1.焊接质量应符合 JB/T 5000.3 的规定。2.适用于起吊重物的场合。3.摘自原JB/ZQ 4628—1997，供参考。
