直柄单钩(GB/T 10051.5—1988)

标记示例：

钩号006、强度等级M的不带凸耳模锻直柄单钩，标记为：直柄单钩　LM006-M　GB/T 10051.5

钩号250、强度等级T的带凸耳自由锻直柄单钩，标记为：直柄单钩　LYD250-T　GB/T 10051.5

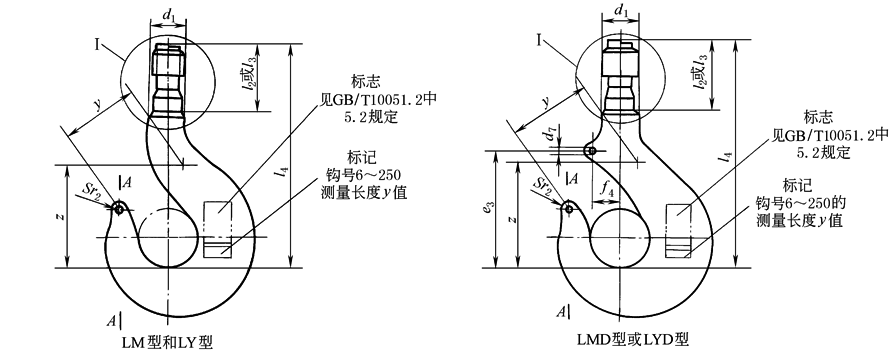

直柄单钩

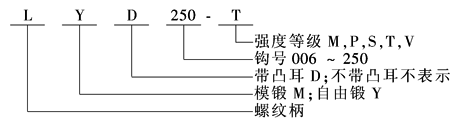

型号说明：

说明：

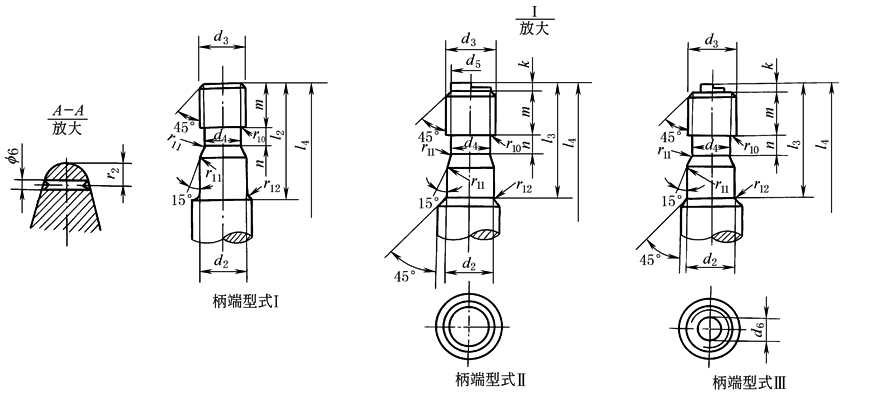

① A—A剖面中钩号6～250的直柄单钩见表3，应压入f 6不锈钢圆柱销。② 轻小型起重设备用的006～5号直柄单钩，柄端为型式Ⅰ；起重机械和轻小型起重设备用的6～32号为型式Ⅱ；起重机械用的40～250号为型式Ⅲ。③ 表面粗糙度见表1。④ 普通螺纹公差带为GB/T 197中的6g；梯形圆螺纹见表4，螺母旋合后螺纹应均匀接触，无载荷时，其接触面应不小于50%。⑤ 单钩钩柄中心线应与钩腔中心线重合，其偏移量不大于表2的规定

表1

表2　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

部   位

表面粗糙度R_a/μm

钩  号

≤10

12～20

25～80

＞100

d₄，r₁₀、r₁₁

3.2

梯形圆螺纹

其余加工面

6.3

12.5

偏移量

2

3

4

6

表3

直柄单钩尺寸　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

钩 号

d₁

d₂

普通螺纹或梯形圆螺纹

d₆

d₇

e₃

f₄

l₂或l₃

l₄

m

n

k

r₁₀

r₁₁

r₁₂

y

z

d₃

d₄

d₅

006

14

10

M10

7.5

—

—

3.2

52

11.5

30.5

97.5

9

4.5

—

1

2.5

2

—

—

010

012

16

12

M12

9

—

—

3.2

60

63

13

14

32.5

32.5

106

112

11

11

5

5

—

—

1.2

1.2

3

3

2

2

—

—

—

—

020

025

20

16

M16

12.5

—

—

4.2

70

74

16

17

41.5

41.5

135.5

141.5

15

15

6

6

—

—

1.2

1.2

3

3

2

2

—

—

—

—

04

05

24

20

M20

16

—

—

5.2

83

89

19

20

46

46

152.5

164

18

18

7.5

7.5

—

—

1.6

1.6

4

4

2

2

—

—

—

—

08

1

30

24

M24

19.5

—

—

6.2

100

105

22

23

55

55

183

194

22

22

9

9

—

—

2

2

5

8

3

3

—

—

—

—

1.6

36

30

M30

24.5

—

—

6.2

118

26

68

221

27

10

—

2

10

3

—

—

2.5

42

36

M36

30

—

—

10.2

132

30

83

250

32

10

—

2

10

3

—

—

4

48

42

M42

35.5

—

—

10.2

148

33

93

281.5

36

15

—

3

10

3

—

—

5

53

45

M45

38.5

—

—

10.2

165

37

103

314.5

40

15

—

3

10

3

—

—

6

60

50

TY50×6

42

43.4

—

10.2

185

41

112

375

45

20

10

4

14

3

130

160

8

67

56

TY56×6

48

49.4

—

12.2

210

46

122

413

50

20

10

4

16

3

145

180

10

75

64

TY64×8

54

55.2

—

12.2

221

34

135

446

56

25

10

4

18

3

160

200

12

85

72

TY72×8

62

63.2

—

16.2

252

37

157

504.5

63

25

12

4

20

3

180

220

16

95

80

TY80×10

68

69

—

16.2

280

42

170

576

71

30

12

6

22

3

200

250

20

106

90

TY90×10

78

79

—

20.2

330

48

187

645

80

30

12

6

25

3

225

280

25

118

100

TY100×12

85

86.8

—

20.2

360

54

207

716

90

40

12

6

28

3

255

315

32

132

110

TY110×12

95

96.8

—

20.2

400

60

232

788

100

40

12

6

32

3

290

350

40

150

125

TY125×14

108

109.6

80

25.3

447

68

257

885

112

45

12

8

36

3

320

395

50

170

140

TY140×16

120

122.4

90

25.3

485

75

280

969

125

50

12

10

40

5

355

445

63

190

160

TY160×18

138

140.2

100

25.3

550

83

322

1100

140

55

12

10

45

5

400

495

80

212

180

TY180×20

156

158

120

25.3

598

88

357

1245

160

60

12

12

50

5

450

565

100

236

200

TY200×22

173

175.8

140

30.3

688

100

402

1388

180

70

12

12

56

5

505

635

125

265

225

TY225×24

196

198.6

160

30.3

750

108

465

1565

200

80

15

12

63

5

570

710

160

300

250

TY250×28

217

219.2

180

30.3

825

117

510

1761

225

90

15

15

70

5

640

800

200

335

280

TY280×32

242

244.8

200

30.3

900

124

613

2012

250

100

15

18

80

5

720

900

250

375

320

TY320×36

278

280.4

240

30.3

980

134

690

2272

280

110

15

20

90

5

810

1015

注：M 为普通螺纹GB/T 193，TY为梯形圆螺纹代号，梯形圆螺纹见表4。

标记示例：

公称直径80mm，螺距10mm的梯形圆螺纹，标记为：TY80×10

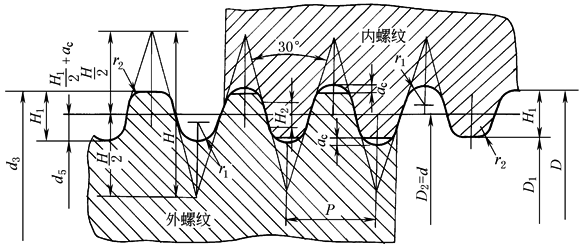

——螺距，d₅——外螺纹小径；d(D₂)——螺纹中径；H——原始三角形高度；H₁——基本牙型高度；

H₂——接触高度；D——内螺纹大径；D₁——内螺纹小径；a_c——允许最大径向间隙；d₃——外螺纹大径；W——螺纹心部截面积

H＝1.866P；　　　a_c＝0.05P；　　　H₁＝0.55P；

r₁＝0.22104P；　　H₂＝0.27234P；　　r₂＝0.15359P

表4　　　　　　　　　　　　　　　　　　直柄吊钩用梯形圆螺纹尺寸及轴向间隙　　　　　　　　　　　　　　　　　　　　　　　　　　mm

钩   柄

钩  柄  与  螺  母

螺   母

轴 向

间 隙

d₃

(c11)

P

d₅

(c11)

W

/mm²

d

(D₂)

H₁

H₂

r₁

r₂

D

(C11)

D₁

(C11)

50

56

6

43.4

49.4

1479

1917

47

53

3.3

1.634

1.326

0.922

50.6

56.6

44

50

≤0.1

64

72

8

55.2

63.2

2393

3137

60

68

4.4

2.179

1.768

1.229

64.8

72.8

56

64

80

90

10

69

79

3739

4902

75

85

5.5

2.723

2.210

1.536

81

91

70

80

≤0.2

100

110

12

86.8

96.8

5917

7359

94

104

6.6

3.268

2.652

1.843

101.2

111.2

88

98

125

14

109.6

9434

118

7.7

3.813

3.095

2.150

126.4

111

≤0.3

140

16

122.4

11767

132

8.8

4.357

3.537

2.457

141.6

124

160

18

140.2

15438

151

9.9

4.902

3.979

2.765

161.8

142

180

20

158

19607

170

11

5.447

4.421

3.072

182

160

200

22

175.8

24273

189

12.1

5.991

4.863

3.379

202.2

178

225

24

198.6

30977

213

13.2

6.536

5.305

3.686

227.4

201

250

28

219.2

37737

236

15.4

7.626

6.189

4.301

252.8

222

280

32

244.8

47067

264

17.6

8.715

7.073

4.915

283.2

248

320

36

280.4

61751

302

19.8

9.804

7.957

5.529

323.6

284
