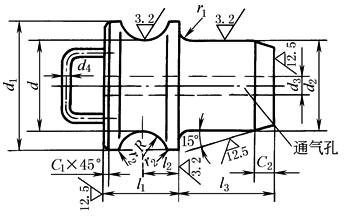

插入式圆柱形吊耳

材料：35(手柄材料为20)

mm

每个吊耳

允许起重量

/t

d

d₁

d₃

d₄

l₁

l₂

R

r₁

r₂

C₁

C₂

每个吊

耳质量

/kg

1.0

25

35

25

5.5

—

20

10

6

1.6

2

1

5

0.20

1.4

32

50

32

5.5

—

30

15

10

1.6

2

1

0.40

2.3

40

60

40

5.5

—

36

18

12

1.6

2

1

1.10

3.5

50

80

50

11

—

46

23

18

2.5

2

1.5

10

1.50

6.2

65

100

65

11

—

56

28

20

2.5

3

2

3.35

9.0

80

124

80

11

—

72

36

25

4

3

3

8.30

15

100

150

100

22

10

84

42

30

6

5

3

15

17.30

24

125

185

125

22

10

104

52

35

6

6

5

24.80

38

160

230

160

22

16

136

68

40

6

8

8

54.80

66

200

280

200

22

16

154

77

45

10

8

10

101.00

注：1.仅 d₁≥100mm 的吊耳带有手柄。吊耳质量是按 l₃＝d₂ 计算的近似值。

2.插入长度 l₃ 由结构选定。其取值范围为(1～1.5)d₂，插入孔处的壁厚 s 应大于或等于 l₃，C 值见下表。

3.适于机器箱体由于位置限制不允许保留吊耳的场合。

4.本表摘自原JB/ZQ 4630—1997，供参考。

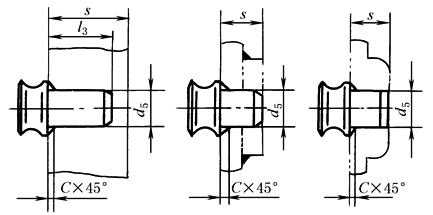

应用示例：

mm

d₅(H8)

25

32

40

50

65

80

100

125

160

200

C

2.5

2.5

2.5

4

4

6

10

10

10

16
