计算选型
|

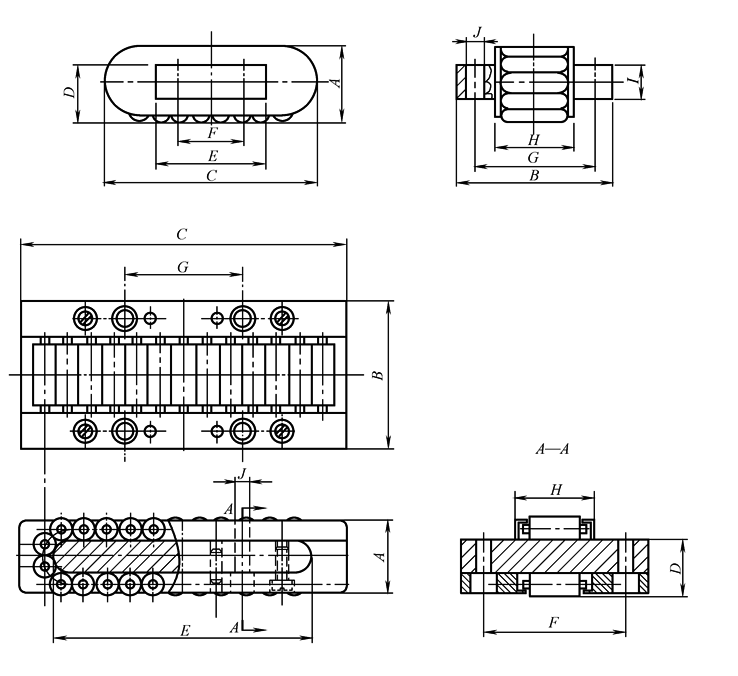

履带式滚动导轨块支承结构形式基本尺寸 |
|||||||||||||
|
|
|||||||||||||
|
型号 |
主要尺寸/mm |
额定载荷/kN |
|||||||||||
|
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
动载荷 C |
静载荷 C0 |
||
|
T |
L |
||||||||||||
|
HJG-K3040A |
15 |
30 |
38.5 |
11 |
20 |
12 |
23 |
15 |
7 |
f 3.6 |
M4 |
11.1 |
21.1 |
|
HJG-K3650A |
16 |
36 |
48.5 |
12 |
30 |
18 |
29 |
20 |
8 |
f 3.6 |
M5 |
19.5 |
44.2 |
|
HJG-K4560A |
19 |
45 |
58.4 |
14 |
35 |
20 |
36 |
25 |
9 |
f 4.8 |
M4 |
29 |
68 |
|
HJG-K5570A |
20 |
55 |
67.9 |
15 |
45 |
27 |
44 |
32 |
10 |
f 5.8 |
M5 |
46 |
120 |
|
HJG-K6890A |
28 |
68 |
87 |
21 |
55 |
35 |
54 |
40 |
14 |
f 7 |
M6 |
71 |
189.1 |
|
HJG-K82125A |
40 |
82 |
123.5 |
30 |
78 |
50 |
66 |
50 |
20 |
f 9 |
M6 |
112 |
333 |
