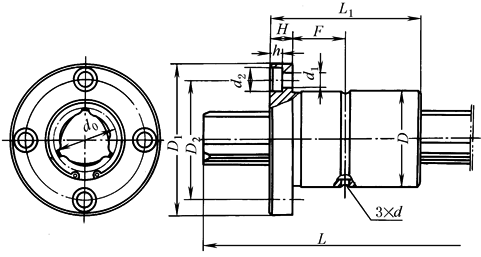

GJF型凸缘式滚动花键副结构尺寸　　　　　　　　　　　　　　　　　　　　　　　　　/mm

型号

规格

公称

轴径

d₀

外径

D

套长度

L₁

轴最大

长度

L

法兰直径

D₁

安装孔

中心径

D₂

法兰

厚度

H

沉孔

深度

h

油 孔

d

沉孔

直径

d₂

过孔

直径

d₁

油孔

位置

F

基本额定转矩

动转矩

C_T

/N·m

静转矩

C_0T

/N·m

GJF15^①

15

300

32

7

4.4

2

8

4.5

13

27

45

GJF20

20

500

38

7

4.4

3

8

4.5

18

64

90

GJF25

25

700

47

9

5

3

10

5.8

21

134

184

GJF30

30

1000

54

10

6

3

11

6.6

25

238

317

GJF32

32

1000

57

10

6

3

12

7

25

238

317

GJF40

40

1200

70

14

7

4

15

9

31

523

670

GJF50

50

1200

86

16

9

4

18

11

34

956

1146

GJF60

60

1200

102

18

11

4

18

11

45.5

1631

2262

GJF70

70

1200

117

20

13

4

20

14

47.5

2617

3597

GJF85

85

1200

138

22

13

5

20

13

55.5

4139

5635

① 非标产品。

注：1．花键轴套，采用渗碳钢制造，滚道硬度为58～63HRC，法兰硬度≤30HRC，必要时可配钻铰定位销孔防止周向松动。

2．花键轴套有特殊要求可特殊订货。

3．生产厂为南京工艺装备厂。
