计算选型
|

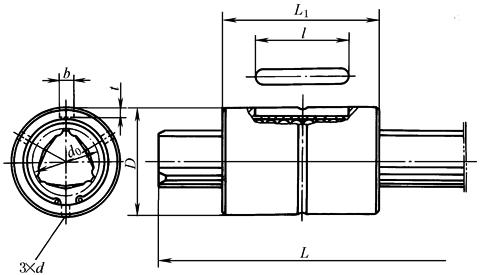

GJZ 型、GJZA 型滚动花键副结构尺寸 /mm |
||||||||||
|
标记示例：
型号说明： (1)滚动花键副代号 (2)结构代号：Z——键联接型花键套 F——法兰联接型花键套 (3)A——加长型 (4)滚珠中心圆直径，mm (5)精度等级，见表滚动花键副的精度 (6)回转间隙，见表滚动花键轴与花键套间的扭转间隙 (7)一根轴上花键轴套的个数 (8)花键轴全长，mm |
||||||||||
|
规格 型号 |
公称轴径 d0 |
外 径 D |
套长度 L1 |
轴最大 长度 L |
键槽 宽度 b |
键槽 深度 t |
键槽 长度 l |
油孔 d |
基本额定转矩 |
|
|
动转矩CT /N·m |
动转矩COT /N·m |
|||||||||
|
GJZ15① |
15 |
|
|
300 |
3.5H8 |
|
20 |
2 |
27 |
45 |
|
GJZA15① |
15 |
|
|
300 |
3.5H8 |
|
20 |
2 |
27 |
45 |
|
GJZ20 |
20 |
|
|
500 |
4H8 |
|
26 |
3 |
64 |
90 |
|
GJZ25 |
25 |
|
|
700 |
5H8 |
|
36 |
3 |
134 |
184 |
|
GJZA25 |
25 |
|
|
700 |
5H8 |
|
36 |
3 |
152 |
225 |
|
GJZ30T |
30 |
|
|
1000 |
6H8 |
|
40 |
3 |
238 |
317 |
|
GJZA32 |
32 |
|
|
1000 |
8H8 |
|
40 |
3 |
238 |
317 |
|
GJZA32 |
32 |
|
|
1000 |
8H8 |
|
40 |
3 |
272 |
388 |
|
GJZ40 |
40 |
|
|
1200 |
10H8 |
|
56 |
4 |
523 |
670 |
|
GJZA40 |
40 |
|
|
1200 |
10H8 |
|
56 |
4 |
607 |
837 |
|
GJZ50 |
50 |
|
|
1200 |
14H8 |
|
60 |
4 |
956 |
1146 |
|
GJZA50 |
50 |
|
|
1200 |
14H8 |
|
60 |
4 |
1130 |
1473 |
|
GJZ60 |
60 |
|
|
1200 |
16H8 |
|
70 |
4 |
1631 |
2262 |
|
GJZ70 |
70 |
|
|
1200 |
18H8 |
|
68 |
4 |
2617 |
3597 |
|
GJZ85 |
85 |
|
|
1200 |
20H8 |
|
80 |
5 |
4139 |
5635 |
|
① 非标产品。 注：本表为南京工艺装备厂生产的键联结型滚动花键副。公称直径d0为滚珠中心圆直径，表示型号。 |
||||||||||
