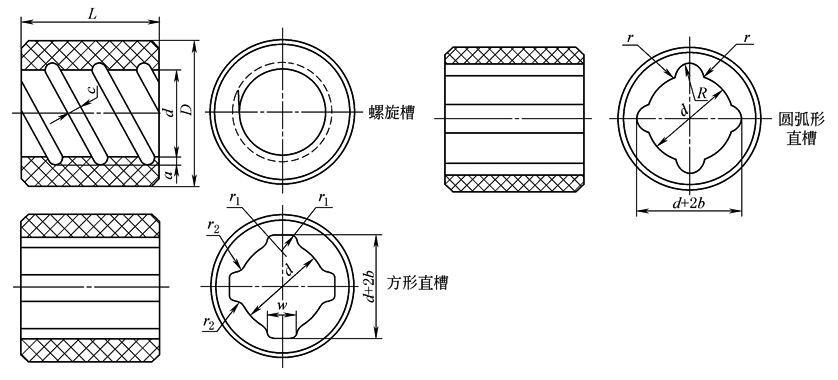

径向轴承尺寸　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

内径d

外径D

长度L

带直槽的滑动表面

带螺旋槽的

滑动表面

轴承内径与轴

颈之间的最小

间隙(双面)

基本

尺寸

极限

偏差

基本

尺寸

极限

偏差

基本

尺寸

极限

偏差

槽数

/个

方形槽

(w×b)，r₁，r₂

圆弧槽

R，b，r

槽宽

c

槽深

a

轴承外

圆设定

位要素

轴承外圆

不设定

位要素

25

H8

40

p7外

圆无定

位要素

d9外

圆有定

位要素

32，40，48

0

-0.50

4

w×b＝

10×3

r₁＝1

r₂＝2

R＝5

b＝3

r＝4

6

3

0.07

0.12

28

44

35，44，52

30

50

40，50，60

w×b＝

12×3

r₁＝2

r₂＝4

R＝6

b＝4

35

55

44，55，66

0.10

0.16

38

58

46，58，70

6

r＝6

42

62

50，62，75

45

65

52，65，78

50

74

60，74，90

w×b＝

14×4

r₁＝3

r₂＝6

R＝7

b＝5

8

4

55

80

64，80，96

0.12

0.20

60

85

68，85，102

70

95

76，95，114

r＝8

80

110

86，110，132

10

5

90

120

96，120，144

8

w×b＝

16×5

r₁＝6

r₂＝8

R＝8

b＝6

0.14

0.25

100

130

104，130，156

120

150

120，150，180

注：与径向轴承外圆相配的座孔直径公差带为H8。
