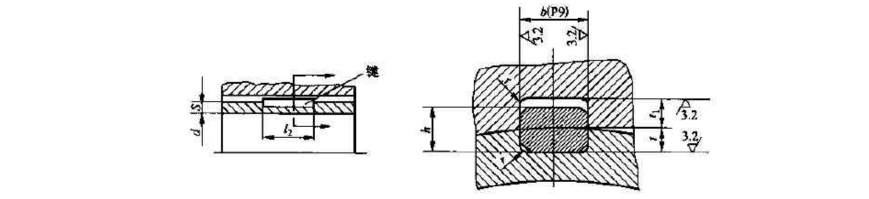

重载轴套固定方式  (JB/ZQ 4616—2006)　　　　　　　　　　　　　　　　　　mm

轴套直径

d(D)

壁厚

S

键的尺寸

b×h

轮毂槽深

t₁ 及公差

轴套槽深

t 及公差

r

＞80～200

7.5～10

6×4～12×6

按GB/T 1566～1567

《薄型平键和键槽的剖面尺寸》规定

0.25

＞200～300

12.5～15

12×6～20×8

0.40

＞300～450

17.5～20

20×8～28×10

1.00

＞450～600

＞20～25

28×10～32×11

1.20

＞600～900

＞900～1250

＞25

32×11

注：外径≤100mm，其极限偏差按k6；外径＞100mm时见原标准。
