整体轴套尺寸(JB/ZQ4613-1997)_轴套_轴套与轴瓦_非完全流体润滑轴承_滑动轴承_轴承

整体轴套尺寸(JB/ZQ 4613—1997)/mm

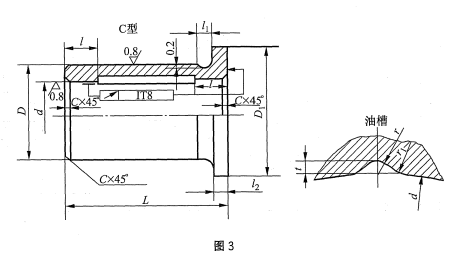

整体轴套尺寸 (JB/ZQ 4613—2006)　　　　　　　　　　　　　　　　　　　　　　　　 /mm

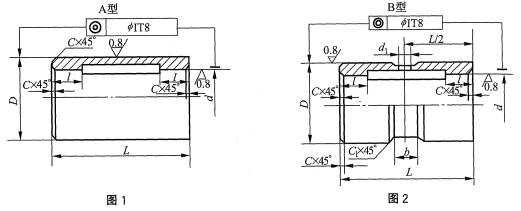

$说明: C:\Users\yky\Documents\Tencent Files\346119648\FileRecv\MobileFile\Image\[(%D5@%VNH_[CV2JYASHRLD.png$
d	D	D₁	L				d₁	l₁	l₂ (h12)	t $说明: 说明: 说明: D:\yky\NEW07\new07024.files\image003.gif$	b	r	r₁	C	C₁	重量(每1000件)/kg
			1	2	3	4										A 型			B 型	C 型
			1	2	3	4										1	2	3	4	1	2	3
20	26	32	15	20	30	30	6	1.5	3	1.2	12	2.5	6	0.5	1	28.6	38.2	57.2	57.2	35.8	45.4	64.4
22	28	34	15	20	30	30			3	1.2		2.5	6			31.1	41.5	62.2	62.2	38.8	49.2	69.9
25	32	38	20	30	40	40			4	1.6		3	9			55.2	82.7	110.3	110.3	66.8	94.3	121.9
28	36	42				50										70.8	106.2	141.5	176.8	83.7	119.1	154.4
30	38	44				50		2								75.2	112.8	150.4	188.0	88.8	126.4	164.0
32	40	46				55								0.8		79.6	119.4	159.2	218.9	93.8	133.6	173.4
35	45	50	30	40	50	55	8		5	2	16	4	12		1.5	165.9	221.2	276.5	304.1	182.3	237.6	292.9
(36)	46	52			50	60										170.0	226.7	283.4	311.7	190.3	247.0	303.7
40	50	58			60	60										186.6	248.8	373.2	373.2	216.4	278.6	403.0
45	55	63				70										207.3	276.5	414.7	483.8	239.9	309.1	447.3
50	60	68	40	50		75										304	380	456	570	339	415	491
55	65	73		50	70	80										332	415	581	664	370	453	619
60	75	83		60	80	80			7.5	2.5		5	15			560	840	1120	1120	625	905	1185
65	80	88	50	60	80	100								1		752	902	1203	1504	821	971	1272
70	85	95		70	90		10				20					803	1125	1446	1606	896	1218	1539
75	90	100		70	90			3								855	1197	1540	1711	953	1295	1638
80	95	105	60	80	100											1089	1451	1814	1814	1192	1554	1917
90	110	120	60	80	120	120			10	3.2		7	21			1659	2212	3318	3318	1817	2370	3476
100	120	130	80	100		120										2433	3041	3649	3649	2605	3213	3820
110	130	140	80	100		140										2654	3317	3981	4644	2840	3503	4167
120	140	150	100	120	150	150	12				25				2	3594	4313	5391	5359	3794	4513	5591
130	150	160		120	150	170		4						2		3871	4645	5806	6580	4085	4859	6020
140	160	170		150	180	170										4147	6220	7464	7049	4375	6448	7692
150	170	180	120			—	—				—				—	5308	6635	7962	—	5549	6876	8203
160	185	200							12.5	1		9	27			7153	8942	10730	—	7651	9440	11228
170	195	210		180	200				12.5	1						7568	11352	12614	—	8092	11876	13138
180	210	220	150	180	250	—	—	4	15	4	—			2	—	12130	14556	20216	—	12575	15001	20661
190	220	230	150	180												12751	15302	21253	—	13217	15768	21719
200	230	240	180	200												16049	17832	22290	—	16536	18319	22777
注：1.当 B＝15～30mm 时 l＝3mm，当 B＞30～60mm 时 l＝4mm，当 B＞60～100mm 时 l＝6mm，当 B＞100mm 时 l＝10mm。 2.轴套的材料：ZCuAl10Fe3。 3.B 型轴套适用于 JB/T 2560《整体有衬正滑动轴承座型式与尺寸》规定的轴承座。 4.油槽应符合 JB/ZQ 4615。 5.括号内尺寸尽量不选用。
