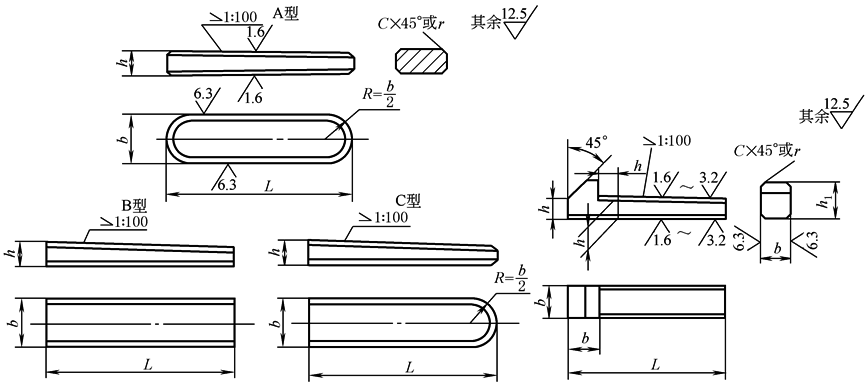

薄型楔键的型式与尺寸(GB/T 16922—1997)　　　　　　　　　　　　　　　　　　　　　　　　mm

标记示例

宽度b＝16mm、高度h＝7mm、长度L＝100mm、A型圆头薄型楔键，标记为：GB/T 16922  键A16×7×100

宽度b＝16mm、高度h＝7mm、长度L＝100mm、B型平头薄型楔键，标记为：GB/T 16922  键B16×7×100

宽度b＝16mm、高度h＝7mm、长度L＝100mm、C型单圆头薄型楔键，标记为：GB/T 16922  键C16×7×100

宽度b＝16mm、高度h＝7mm、长度L＝100mm、钩头薄型楔键，标记为：GB/T 16922  键16×7×100

b

基本尺寸

8

10

12

14

16

18

20

22

25

28

32

36

40

45

50

极限偏差

(h9)

h

基本尺寸

5

6

6

6

7

7

8

9

9

10

11

12

14

16

18

极限偏差(h11)

h₁

8

10

11

12

14

16

18

20

22

25

28

C或r^①

最小

0.25

0.4

0.6

1.0

最大

0.4

0.6

0.8

1.2

L^②

商品规格范围

20~

70

25~

90

32~

125

36~

140

45~

180

50~

200

56~

220

63~

250

70~

280

80~

320

90~

360

100~

400

125~

400

140~

400

160~

400

① 对长边和圆头的边倒角，其他边仅去毛刺。

② 长度系列(单位为mm)为20、22、25、28~40(4进位)、45、50、56、63、70~110(10进位)、125、140~220(20进位)、250、280~400(40进位)。

注：楔键的上、下工作面表面粗糙度参数R_a值也可以选用3.2μm。
