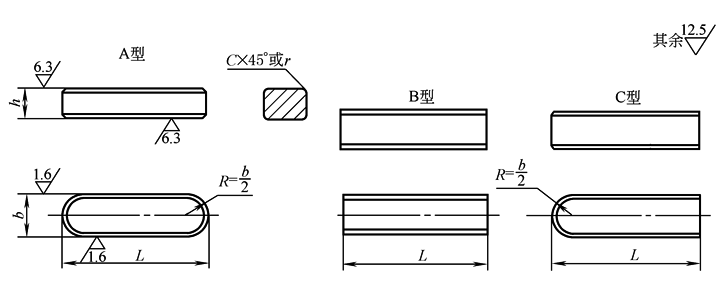

薄型平键的尺寸与公差(GB/T 1567—2003)　　　　　　　　　　　　　　　　　　　　　　　　mm

标记示例：

宽度b＝16mm、高度h＝7mm、长度L＝100mm、薄A型平键，标记为：GB/T 1567 键 16×7×100

宽度b＝16mm、高度h＝7mm、长度L＝100mm、薄B型平键，标记为：GB/T 1567 键 B16×7×100

宽度b＝16mm、高度h＝7mm、长度L＝100mm、薄C型平键，标记为：GB/T 1567 键 C16×7×100

宽度

b

基本尺寸

5

6

8

10

12

14

16

18

20

22

25

28

32

36

极限偏差

(h8)

0

   -0.018

0

   -0.022

0

   -0.027

0

   -0.033

0

   -0.039

高度

h

基本尺寸

3

4

5

6

6

6

7

7

8

9

9

10

11

12

极限偏差

(h11)

0

-0.060

0

   -0.075

0

   -0.090

0

   -0.110

C 或 r

0.25~0.40

0.40~0.60

0.60~0.80

1.0~1.2

长度L

(极限偏差h14)

10，12，14，16，18，20，22，25，28，32，36，40，45，50，56，63，70，80，90，100，110，125，140，160，180，200，250，280，320，360，400
