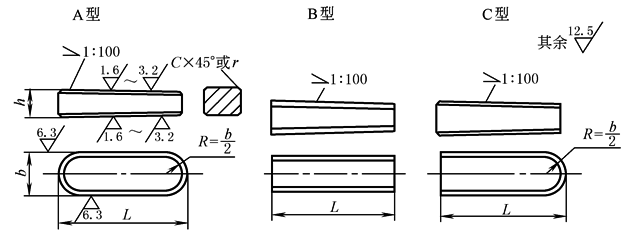

普通型楔键的尺寸与公差(GB/T 1564—2003)　　　　　　　　　　　　　　　　　　　　　　　mm

标记示例

宽度b＝16mm、高度h＝10mm、长度L＝100mm、普通A型楔键，标记为：GB/T 1564 键16×100

宽度b＝16mm、高度h＝10mm、长度L＝100mm、普通B型楔键，标记为：GB/T 1564 键B16×100

宽度b＝16mm、高度h＝10mm、长度L＝100mm、普通C型楔键，标记为：GB/T 1564 键C16×100

宽度

b

基本尺寸

2

3

4

5

6

8

10

12

14

15

18

20

22

极限偏差

(h8)

0

－0.014

0

－0.018

0

－0.022

0

－0.027

0

－0.033

高度

h

基本尺寸

2

3

4

5

6

7

8

8

9

10

11

12

14

极限偏差

(h11)

0

－0.060

0

－0.075

0

－0.090

0

－0.110

C 或 r

0.16~0.25

0.25~0.40

0.40~0.60

0.60~0.80

宽度

b

基本尺寸

25

28

32

36

40

45

50

56

63

70

80

90

100

极限偏差

(h8)

0

－0.033

0

－0.039

0

－0.046

0

－0.054

高度

h

基本尺寸

14

16

18

20

22

25

28

32

32

36

40

45

50

极限偏差

(h11)

0

－0.110

0

－0.130

0

－0.160

C 或 r

0.60~0.80

1.00~1.20

1.60~2.00

2.50~3.00

长度L(极限偏差h14)

6，8，10，12，14，16，18，20，22，25，28，32，36，40，45，50，56，63，70，80，90，100，110，125，140，160，180，200，220，250，280，320，360，400，450，500

注：当键长大于500mm时，为减小由于直线度而引起的问题，键长应小于10倍的键宽。
