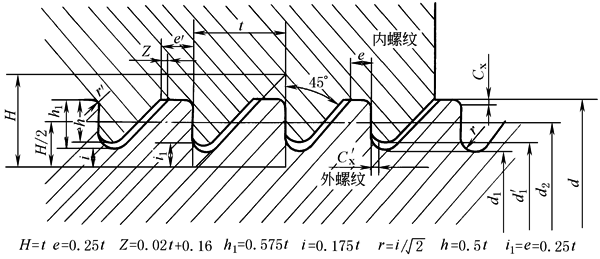

水系统45°锯齿形螺纹基本尺寸(JB/T 2001.73—1999)　　　　　　　　　　　　　mm

标记示例

螺纹外径250mm，螺距8mm，左旋单线锯齿形螺纹，标记为:

YS 50×8LH  JB/T 2001.73—1999

螺纹外径300mm，螺距10mm，右旋单线锯齿形螺纹，标记为:

YS 300×10  JB/T 2001.73—1999

螺 距

P

内、外螺纹

外螺纹

内螺纹

外螺纹截面积

F

/cm²

大 径d

内 径d₂

内 径d₁

内 径d'₁

6

150

147

143.1

144

160.8

160

157

153.1

154

184.1

170

167

163.1

164

208.9

180

177

173.1

174

236.3

190

187

183.1

184

263.3

8

200

196

190.8

192

285.9

210

206

200.8

202

316.5

220

216

210.8

212

348.0

250

246

240.8

242

455.4

10

280

275

268.5

270

566.2

300

295

288.5

290

653.7

320

315

308.5

310

747.1

12

350

344

336.2

338

887.3

380

374

366.2

368

1052.7

16

400

392

381.6

384

1143.7

420

412

401.6

404

1266.1

450

442

431.6

434

1463.0

480

472

461.6

464

1672.6

500

492

481.6

484

1821.6

20

520

510

497.0

500

1939.0

550

540

527.0

530

2180.2

580

570

557.0

560

2436.7

600

590

577.0

580

2614.8

620

610

597.0

600

2797.8

24

650

638

622.4

626

3040.9

680

668

652.4

656

3341.2

700

688

672.4

676

3549.2

720

708

692.4

696

3763.3

750

738

722.4

726

4098.7

780

768

752.4

756

4443.9

32

800

784

763.2

768

4572.6

820

804

783.2

788

4815.2

850

834

813.2

818

5193.8

880

864

843.2

848

5580.6

900

884

863.2

868

5852.1

920

904

883.2

888

6123.0

950

934

923.2

918

6549.7

980

964

943.2

948

6981.8

1000

984

963.2

968

7286.6

40

1060

1040

1014.0

1020

8075.4

1120

1100

1074.0

1080

9059.4

1180

1160

1134.0

1140

10099.9

1250

1230

1204.0

1210

11385.3

注：1.本标准规定了45°锯齿螺纹牙型与基本尺寸，适用于压力机立柱用45°锯齿形螺纹。

2.液压机用45°锯齿形螺纹用“YS直径×螺距/线数螺旋方向”表示，单线螺纹不必注明线数，右旋螺纹不必注明螺旋方向。
