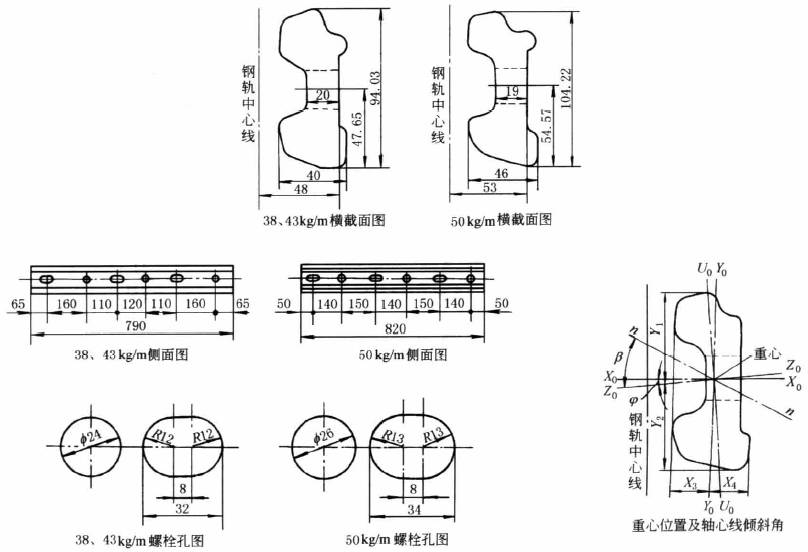

重轨用鱼尾板(GB/T 185—1963、GB/T 184—1963)

钢轨类型

/kg·m^-1

鱼尾板

长度

/mm

横截面

面积

/cm²

理论重量/kg

重心至各处的距离/cm

轴心线的倾斜角度

每米长度

的重量

每块重量

至顶部

的距离

Y₁

至下部

的距离

Y₂

至内侧

的距离

X₃

至外侧

的距离

X₄

Z₀轴与水

平轴的夹

角φ

中性轴与

Z₀轴的夹

角β

未扣除螺栓孔

扣除螺栓孔

38、43

790

26.01

20.37

16.09

15.57

4.89

4.51

2.09

1.88

4°03′

27°11′

50

820

30.05

23.53

19.29

18.72

5.37

5.05

2.38

2.18

4°39′

30°15′

钢轨类型

/kg·m^-1

惯性力矩/cm⁴

离心惯性矩

I_XY

/cm⁴

截面系数/cm³

鱼尾板标准号

对X₀轴

I_X

对Y₀轴

I_Y

对主轴

对顶部

边缘

W₁

对下部

边缘

W₂

对内侧

边缘

W₃

对外侧

边缘

W₄

I_Z

I_U

38、43

190.0

27.1

190.8

26.3

-11.6

38.9

42.1

13.0

14.4

GB/T 185

50

281.0

40.9

282.6

39.3

-19.7

52.2

55.4

17.2

18.8

GB/T 184

注：根据鱼尾板技术条件(YB 354—1963)，鱼尾板材料为Q275，其热处理后的力学性能为：
