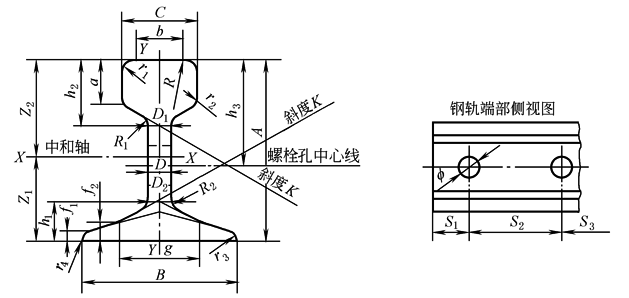

重轨(GB/T 2585—2007)

钢轨型号

/kg·m^-1

主 要 尺 寸

截面

面积

F

质心距离

惯 性 矩

截 面 系 数

斜度

K

通常长度

/m

A

B

C

D

至轨底

Z₁

至轨顶

Z₂

J_X

J_Y

/mm

/cm²

/cm

/cm⁴

/cm³

38

134

114

68

13.0

49.5

6.67

6.73

1204.4

209.3

180.6

178.9

36.7

1∶3

12.5，25，50，100

43

140

114

70

14.5

57.0

6.90

7.10

1489.0

260.0

217.3

208.3

45.0

1∶3

12.5，25，50，100

50

152

132

70

15.5

65.8

7.10

8.10

2037.0

377.0

287.2

251.3

57.1

1∶4

12.5，25，50，100

60

176

150

73

16.5

77.45

8.12

9.48

3217.0

524.0

369.0

339.4

69.9

1∶3

12.5，25，50，100

75

192

150

75

20.0

95.037

8.82

10.38

4489.0

665.0

509.0

432.0

89.0

1∶4

12.5，25，50，100

钢轨型号

/kg·m^-1

尺     寸/mm

h₁

h₂

h₃

a

b

g

f₁

f₂

r₁

r₂

r₃

r₄

S₁

S₂

S₃

f

R

R₁

R₂

D₁

D₂

38

24

39

74.5

27.7

43.9

79.0

9.0

10.8

13

4.0

4.0

2.0

56

110

160

29

300

7

7

16.3

16.3

43

27

42

77.5

30.4

46.0

78.0

11.0

14.0

13

2.0

4.0

2.5

56

110

160

29

300

10

15

17.6

16.9

50

27

42

83.5

33.3

46.0

—

10.5

—

13

2.5

4.0

2.0

66

150

140

31

300

12

20

19.4

—

60

30.5

48.5

97.0

36.3

50.7

91.4

12.0

15.3

13

2.0

4.0

2.0

76

140

140

31

300

25

20

20.8

20.4

75

32.3

55.3

111.6

46.0

47.8

—

13.5

—

15

5.0

4.0

2.0

96

220

130

31

500

17

25

24.8

23.2

注：1．重轨钢号有U74(抗拉强度R_m不小于780MPa)、U71Mn、U70MnSi、U71MnSiCu(三者抗拉强度R_m不小于880MPa)、U75V、U76N6RE(二者抗拉强度R_m不小于980MPa)、U70Mn(抗拉强度R_m不小于880MPa)，其化学成分符合GB 2585的规定。

2．钢轨以热轧状态交货。
