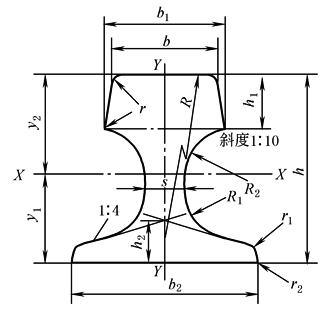

起重机钢轨(YB/T 5055—2005)

钢轨

标号

理论质量

/kg·m^-1

尺          寸

截面

面积

/cm2

质心距离

惯性矩

截面系数

b

b₁

b₂

s

h

h₁

h₂

R

R₁

R₂

r

r₁

r₂

y₁

y₂

I_X

I_Y

/mm

/cm

/cm⁴

/cm3

QU70

52.80

70

76.5

120

28

120

32.5

24

400

23

38

6

6

1.5

67.30

5.93

6.07

1081.99

327.16

182.46

178.25

54.53

QU80

63.69

80

87

130

32

130

35.0

26

400

26

44

8

6

1.5

81.13

6.43

6.57

1547.40

482.39

240.65

235.53

74.21

QU100

88.96

100

108

150

38

150

40.0

30

450

30

50

8

8

2.0

113.32

7.60

7.40

2864.73

940.98

376.94

387.13

125.46

QU120

118.10

120

129

170

44

170

45.0

35

500

34

56

8

8

2.0

150.44

8.43

8.57

4923.79

1694.83

584.08

574.54

199.39

注：1．钢轨的标准长度为9m、9.5m、10m、10.5m、11m、11.5m、12m、12.5m。

2．目前生产QU80、QU100及QU120型，材料为U71Mn[其化学成分(质量分数)为C0.65%~0.77%，Si0.15%~0.35%，Mn1.10%~1.50%]，抗拉强度不小于885MPa。
