齿轮的图样格式(GB/T4459.2—2003)

齿轮的图样格式(GB/T 4459.2—2003)

参数表一般放在图样的右上角；参数表中列出的参数项目可根据需要增减，检查项目按功能要求而定；技术要求一般放在该图样的右下角。示例见图1～图4

2d1d5

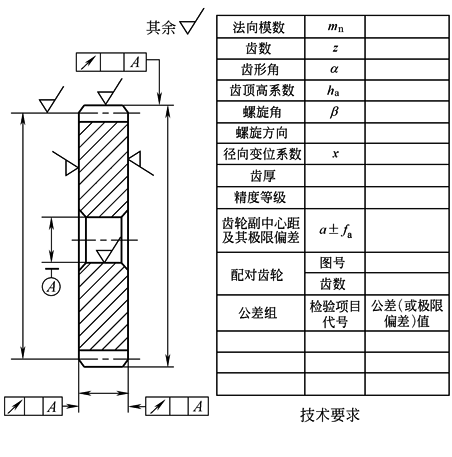

图1 渐开线圆柱齿轮图样格式示例

2d1d6

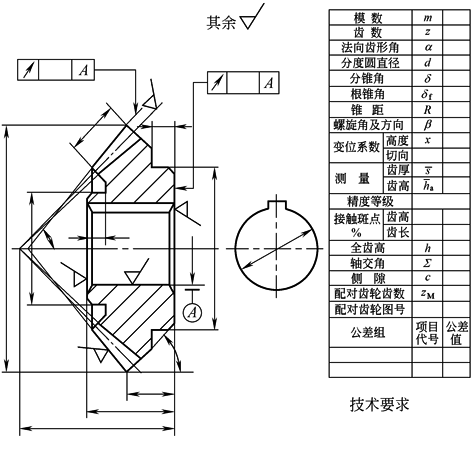

图2 锥齿轮图样格式示例

2d1d7

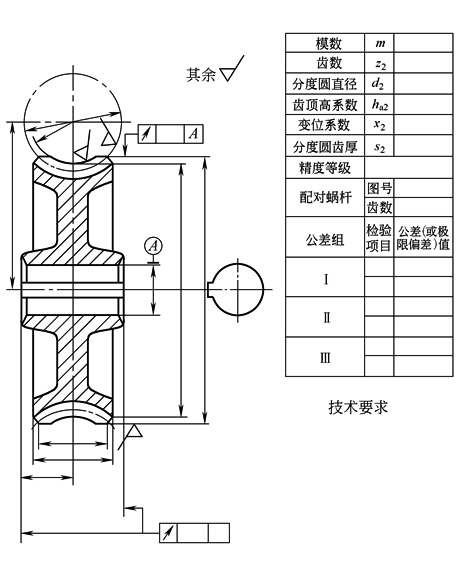

图3 蜗轮图样格式示例

2d1d8

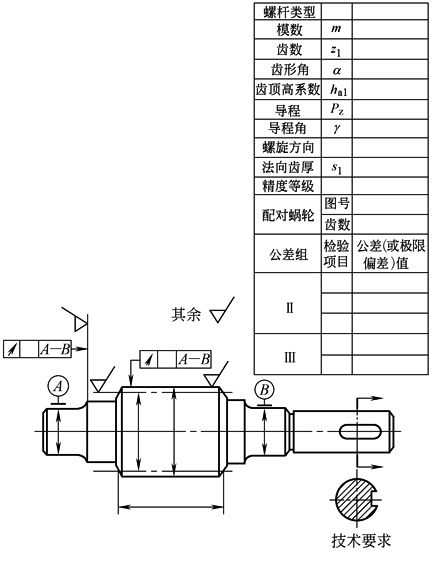

图4 蜗杆图样格式示例
