滚动轴承的特征画法及规定画法

特  征  画  法

规  定  画  法

在剖视图中，如需较形象地表示滚动轴承的结构特征时，可采用表中所示在矩形线框内画出其结构特征要素符号的方法表示

表滚动轴承的通用画法中图4～图7的规定也适用于特征画法。特征画法应绘在轴的两侧

必要时，在滚动轴承的产品图样、产品样本、用户手册和使用说明书中可采用表中的规定画法绘制。规定画法一般绘制在轴的一侧，另一侧按通用画法绘制

球

和

滚

子

轴

承

球  轴  承

滚  子  轴  承

GB/T 276

GB/T 283

GB/T 285

GB/T 281

GB/T 288

GB/T 292

GB/T 297

GB/T 294

(三点接触)

GB/T 294

(四点接触)

GB/T 296

GB/T 299

滚

针

轴

承

GB/T 5801

JB/T 3588　　　　　　　　　GB/T 290　　　　　　　　　　JB/T 7918

GB/T 5801　　　　　　　　　GB/T 5801　　　　　　　　　JB/T 7918

GB/T 6445.1

滚

针

和

球

或

滚

子

组

合

JB 3123

JB 3123

JB 3122

GB/T 16643

推

力

轴

承

球  轴  承

滚  子  轴  承

GB/T 301

GB/T 301

JB/T 6362

GB/T 301

GB/T 301

GB/T 5859

滚动

轴承

轴线

垂直

于投

影面

的特

征画

法

在垂直于滚动轴承轴线上的投影面的视图上，无论滚动体的形状(球、柱、针等)及尺寸如何，均可按本图的方法绘制

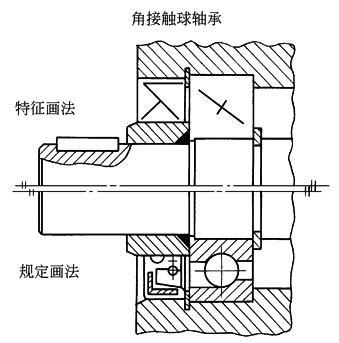

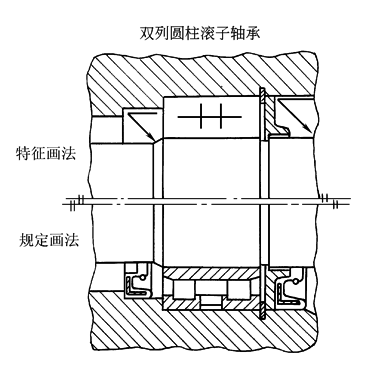

应

用

实

例
