气体动压推力轴承

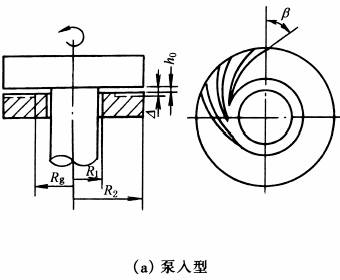

螺旋槽推力轴承示意图

螺旋槽推力轴承最为常用，有泵入型、泵出型和人字槽型三种，如上图所示。其中以泵入型性能较好，其承载能力比泵出型约高20%～50%。止推环和轴肩连接处与环境压力沟通称为开式螺旋槽止推轴承，反之称为闭式螺旋槽止推轴承。由于螺旋槽有方向性，所以这种轴承只能按预定的方向转动

螺旋槽推力轴承槽的最佳结构参数建议按表环形螺旋槽推力轴承槽的荐用参数选取

推力轴承在间隙为h₀时的压缩数：

其承载能力、刚度和摩擦力矩可用下面的近似公式计算

(1)泵入型螺旋槽环形推力轴承

①承载能力

②刚度

③摩擦力矩

(2)人字型螺旋槽推力轴承

①承载能力

②刚度

③摩擦力矩
