基础尺寸m=4_渐开线花键轴连接.啮合角30°(DIN5480-2:2006-05)_德国(DIN)花键_花键连接_销、键和花键连接_连接与紧固

基础尺寸 m＝4mm

基础尺寸 m＝4mm 单位：mm

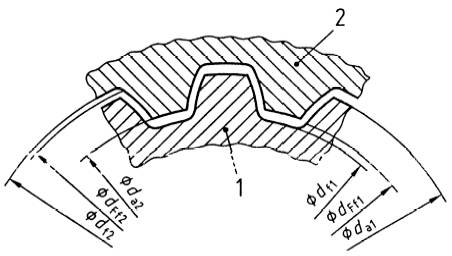

基准直径	齿数	节圆直径	基圆直径	变位量	齿槽齿厚	内花键直径				外花键直径
基准直径	齿数	节圆直径	基圆直径	变位量	齿槽齿厚	齿根圆直径	齿根圆直径偏差	齿根成形圆直径	顶圆直径	顶圆直径	齿根成形圆直径	齿根圆直径	齿根圆直径偏差
d_B	z	d	d_b	x₁·m	e₂＝s₁	d_f2	A_df2	d_Ff2 min.	d_a2	d_a1	d_Ff1 max.	d_f1	A_df1
32	6	24	20.785	1.8	8.362	32	0.92	31.27	24	31.2	23.93	23.20	-1.23
35	7	28	24.249	1.3	7.784	35	0.92	34.27	27	34.2	26.93	26.20	-1.23
37	8	32	27.713	0.3	6.630	37	0.92	36.27	29	36.2	28.93	28.20	-1.23
38	8	32	27.713	0.8	7.207	38	0.92	37.27	30	37.2	29.93	29.20	-1.23
40	8	32	27.713	1.8	8.362	40	0.92	39.27	32	39.2	31.93	31.20	-1.23
42	9	36	31.177	0.8	7.207	42	0.92	41.27	34	41.2	33.93	33.20	-1.23
45	10	40	34.641	0.3	6.630	45	0.92	44.27	37	44.2	36.93	36.20	-1.23
47	10	40	34.641	1.3	7.784	47	0.92	46.27	39	46.2	38.93	38.20	-1.23
48	10	40	34.641	1.8	8.362	48	0.92	47.27	40	47.2	39.93	39.20	-1.23
50	11	44	38.105	0.8	7.207	50	0.92	49.27	42	49.2	41.93	41.20	-1.23
52	11	44	38.105	1.8	8.362	52	0.94	51.28	44	51.2	43.92	43.20	-1.29
55	12	48	41.569	1.3	7.784	55	0.94	54.28	47	54.2	46.92	46.20	-1.29
58	13	52	45.033	0.8	7.207	58	0.94	57.28	50	57.2	49.92	49.20	-1.29
60	13^a	52	45.033	1.8	8.362	60	0.94	59.28	52	59.2	51.92	51.20	-1.29
60	14	56	48.497	-0.2	6.052	60	0.94	59.28	52	59.2	51.92	51.20	-1.29
62	14	56	48.497	0.8	7.207	62	0.94	61.28	54	61.2	53.92	53.20	-1.29
65	15	60	51.962	0.3	6.630	65	0.94	64.28	57	64.2	56.92	56.20	-1.29
68	15	60	51.962	1.8	8.362	68	0.94	67.28	60	67.2	59.92	59.20	-1.29
68	16^a	64	55.426	-0.2	6.052	68	0.94	67.28	60	67.2	59.92	59.20	-1.29
70	16	64	55.426	0.8	7.207	70	0.94	69.28	62	69.2	61.92	61.20	-1.29
72	16	64	55.426	1.8	8.362	72	0.94	71.28	64	71.2	63.92	63.20	-1.29
75	17	68	58.890	1.3	7.784	75	0.94	74.28	67	74.2	66.92	66.20	-1.29
78	18	72	62.354	0.8	7.207	78	0.94	77.28	70	77.2	69.92	69.20	-1.29
80	18	72	62.354	1.8	8.362	80	0.94	79.28	72	79.2	71.92	71.20	-1.29
82	19	76	65.818	0.8	7.207	82	0.94	81.28	74	81.2	73.92	73.20	-1.29
85	20	80	69.282	0.3	6.630	85	0.94	84.28	77	84.2	76.92	76.20	-1.29
88	20	80	69.282	1.8	8.362	88	0.94	87.28	80	87.2	79.92	79.20	-1.29
90	21	84	72.746	0.8	7.207	90	0.94	89.28	82	89.2	81.92	81.20	-1.29
92	22	88	76.210	-0.2	6.052	92	0.94	91.28	84	91.2	83.92	83.20	-1.29
95	22	88	76.210	1.3	7.784	95	0.94	94.2 8	87	94.2	86.92	86.20	1.29
98	23	92	79.674	0.8	7.207	98	0.94	97.28	90	97.2	89.92	89.20	-1.29
100	24	96	83.138	-0.2	6.052	100	0.94	99.28	92	99.2	91.92	91.20	-1.29
105	25	100	86.603	0.3	6.630	105	0.96	104.29	97	104.2	96.91	96.20	-1.35
110	26	104	90.067	0.8	7.207	110	0.96	109.29	102	109.2	101.91	101.20	-1.35
120	28	112	96.995	1.8	8.362	120	0.96	119.29	112	119.2	111.91	111.20	-1.35
130	31	124	107.387	0.8	7.207	130	0.96	129.29	122	129.2	121.91	121.20	-1.35
140	34	136	117.779	-0.2	6.052	140	0.96	139.29	132	139.2	131.91	131.20	-1.35
150	36	144	124.708	0.8	7.207	150	0.96	149.29	142	149.2	141.91	141.20	-1.35
160	38	152	131.636	1.8	8.362	160	0.96	159.29	152	159.2	151.91	151.20	-1.35
170	41	164	142.028	0.8	7.207	170	0.96	169.29	162	169.2	161.91	161.20	-1.35
180	44	176	152.420	-0.2	6.052	180	0.96	179.29	172	179.2	171.91	171.20	-1.35
190	46	184	159.349	0.8	7.207	190	0.96	189.29	182	189.2	181.91	181.20	-1.35
200	48	192	166.277	1.8	8.362	200	0.96	199.29	192	199.2	191.91	191.20	-1.35
210	51	204	176.669	0.8	7.207	210	0.97	209.30	202	209.2	201.90	201.20	-1.42
