基础尺寸 m＝3mm

基础尺寸 m＝3mm 单位：mm

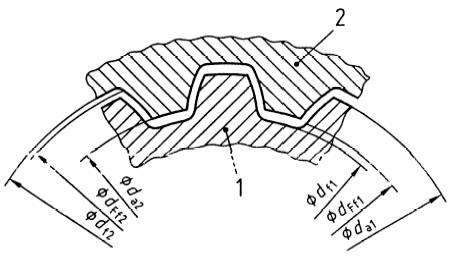

基准直径	齿数	节圆直径	基圆直径	变位量	齿槽齿厚	内花键直径				外花键直径
基准直径	齿数	节圆直径	基圆直径	变位量	齿槽齿厚	齿根圆直径	齿根圆直径偏差	齿根成形圆直径	顶圆直径	顶圆直径	齿根成形圆直径	齿根圆直径	齿根圆直径偏差
d_B	z	d	d_b	x₁·m	e₂＝s₁	d_f2	A_df2	d_Ff2 min.	d_a2	d_a1	d_Ff1 max.	d_f1	A_df1
22	6	18	15.588	0.35	5.117	22	0.71	21.46	16	21.4	15.94	15.40	-0.99
25	7	21	18.187	0.35	5.117	25	0.71	24.46	19	24.4	18.94	18.40	-0.99
28	8	24	20.785	0.35	5.117	28	0.72	27.47	22	27.4	21.93	21.40	-1.03
30	8	24	20.785	1.35	6.271	30	0.72	29.47	24	29.4	23.93	23.40	-1.03
32	9	27	23.383	0.85	5.694	32	0.72	31.47	26	31.4	25.93	25.40	-1.03
35	10	30	25.981	0.85	5.694	35	0.72	34.47	29	34.4	28.93	28.40	-1.03
37	11	33	28.579	0.35	5.117	37	0.72	36.47	31	36.4	30.93	30.40	-1.03
38	11	33	28.579	0.85	5.694	38	0.72	37.47	32	37.4	31.93	31.40	-1.03
40	12	36	31.177	0.35	5.117	40	0.72	39.47	34	39.4	33.93	33.40	-1.03
42	12	36	31.177	1.35	6.271	42	0.72	41.47	36	41.4	35.93	35.40	-1.03
45	13	39	33.775	1.35	6.271	45	0.72	44.47	39	44.4	38.93	38.40	-1.03
45	14^a	42	36.373	-0.15	4.539	45	0.72	44.47	39	44.4	38.93	38.40	-1.03
47	14	42	36.373	0.85	5.694	47	0.72	46.47	41	46.4	40.93	40.40	-1.03
48	14	42	36.373	1.35	6.271	48	0.72	47.47	42	47.4	41.93	41.40	-1.03
50	15	45	38.971	0.85	5.694	50	0.72	49.47	44	49.4	43.93	43.40	-1.03
52	16	48	41.569	0.35	5.117	52	0.74	51.48	46	51.4	45.92	45.40	-1.09
55	17	51	44.167	0.35	5.117	55	0.74	54.48	49	54.4	48.92	48.40	-1.09
58	18	54	46.765	0.35	5.117	58	0.74	57.48	52	57.4	51.92	51.40	-1.09
60	18	54	46.765	1.35	6.271	60	0.74	59.48	54	59.4	53.92	53.40	-1.09
62	19	57	49.363	0.85	5.694	62	0.74	61.48	56	61.4	55.92	55.40	-1.09
65	20	60	51.962	0.85	5.694	65	0.74	64.48	59	64.4	58.92	58.40	-1.09
68	21	63	54.560	0.85	5.694	68	0.74	67.48	62	67.4	61.92	61.40	-1.09
70	22	66	57.158	0.35	5.117	70	0.74	69.48	64	69.4	63.92	63.40	-1.09
72	22	66	57.158	1.35	6.271	72	0.74	71.48	66	71.4	65.92	65.40	-1.09
75	24	72	62.354	-0.15	4.539	75	0.74	74.48	69	74.4	68.92	68.40	-1.09
78	24	72	62.354	1.35	6.271	78	0.74	77.48	72	77.4	71.92	71.40	-1.09
80	25	75	64.952	0.85	5.694	80	0.74	79.48	74	79.4	73.92	73.40	-1.09
82	26	78	67.550	0.35	5.117	82	0.74	81.48	76	81.4	75.92	75.40	-1.09
85	27	81	70.148	0.35	5.117	85	0.74	84.48	79	84.4	78.92	78.40	-1.09
88	28	84	72.746	0.35	5.117	88	0.74	87.48	82	87.4	81.92	81.40	-1.09
90	28	84	72.746	1.35	6.271	90	0.74	89.48	84	89.4	83.92	83.40	-1.09
92	29	87	75.344	0.85	5.694	92	0.74	91.48	86	91.4	85.92	85.40	-1.09
95	30	90	77.942	0.85	5.694	95	0.74	94.48	89	94.4	88.92	88.40	-1.09
98	31	93	80.540	0.85	5.694	98	0.74	97.48	92	97.4	91.92	91.40	-1.09
100	32	96	83.138	0.35	5.117	100	0.74	99.48	94	99.4	93.92	93.40	-1.09
105	34	102	88.335	-0.15	4.539	105	0.76	104.49	99	104.4	98.91	98.40	-1.15
110	35	105	90.933	0.85	5.694	110	0.76	109.49	104	109.4	103.91	103.40	-1.15
120	38	114	98.727	1.35	6.271	120	0.76	119.49	114	119.4	113.91	113.40	-1.15
130	42	126	109.119	0.35	5.117	130	0.76	129.49	124	129.4	123.91	123.40	-1.15
140	45	135	116.913	0.85	5.694	140	0.76	139.49	134	139.4	133.91	133.40	-1.15
150	48	144	124.708	1.35	6.271	150	0.76	149.49	144	149.4	143.91	143.40	-1.15
160	52	156	135.100	0.35	5.117	160	0.76	159.49	154	159.4	153.91	153.40	-1.15
170	55	165	142.894	0.85	5.694	170	0.76	169.49	164	169.4	163.91	163.40	-1.15
180	58	174	150.688	1.35	6.271	180	0.76	179.49	174	179.4	173.91	173.40	-1.15
190	62	186	161.081	0.35	5.117	190	0.76	189.49	184	189.4	183.91	183.40	-1.15
200	65	195	168.875	0.85	5.694	200	0.76	199.49	194	199.4	193.91	193.40	-1.15
210	68	204	176.669	1.35	6.271	210	0.77	209.50	204	209.4	203.90	203.40	-1.22
210	69	207	179.267	-0.15	4.539	210	0.77	209.50	204	209.4	203.90	203.40	-1.22
