锯齿形螺纹中径的基本偏差(GB/T 13576.4—2008)

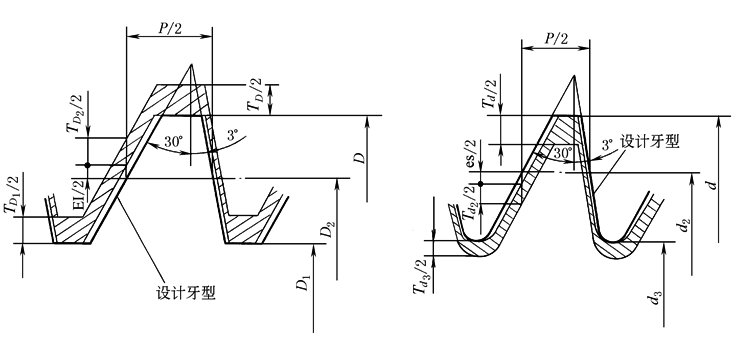

内螺纹公差带　　　　　　　　　　　　　　　　　　　　　　外螺纹公差带

D— 内螺纹大径；

D₂— 内螺纹中径；

D₁— 内螺纹小径；

P— 螺距；

T_D— 内螺纹大径公差；

T_D2— 内螺纹中径公差；

T_D1— 内螺纹小径公差；

EI— 下偏差

d— 外螺纹大径；

d₂— 外螺纹中径；

d₃— 外螺纹小径；

P— 螺距；

T_d— 外螺纹大径公差；

T_d2— 外螺纹中径公差；

T_d3— 外螺纹小径公差；

es— 上偏差

μm

螺距

P/mm

内螺纹D₂

外螺纹d₂

螺距

P/mms

内螺纹D₂

外螺纹d₂

H

EI

c

es

e

es

H

EI

c

es

e

es

2

0

-150

-71

16

0

-375

-190

3

0

-170

-85

18

0

-400

-200

4

0

-190

-95

20

0

-425

-212

5

0

-212

-106

22

0

-450

-224

6

0

-236

-118

24

0

-475

-236

7

0

-250

-125

28

0

-500

-250

8

0

-265

-132

32

0

-530

-265

9

0

-280

-140

36

0

-560

-280

10

0

-300

-150

40

0

-600

-300

12

0

-335

-160

44

0

-630

-315

14

0

-355

-180

注：1．公差带位置由基本偏差确定，本标准规定外螺纹的上偏差 es 及下偏差 EI 为基本偏差。

2．内螺纹大径 D 和小径 D₁ 的公差带位置为 H，基本偏差为零；外螺纹大径 d 和小径 d₃ 的公差带位置为 h，其基本偏差为零。

3．内螺纹中径 D₂ 的公差带位置为 H，其基本偏差为正值；外螺纹中径 d₂ 的公差带位置为 c和e，其基本偏差为负值。
