带紧定套调心滚子轴承　 (GB/T 288—2013)

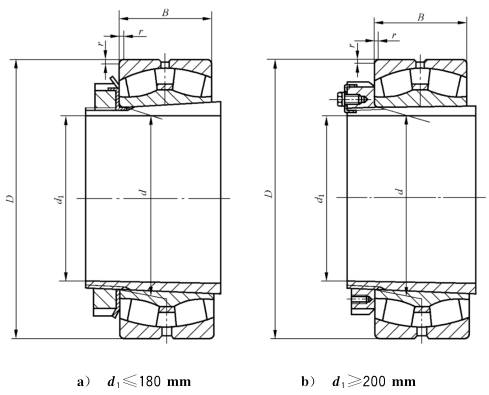

带紧定套的调心滚子轴承20000K+H型

符号含义及应用

        H—带紧定套

K—圆锥孔，锥度1:12

K30—圆锥孔，锥度1:30

能自动调心，主要承受径向载荷，同时也能承受双向轴向载荷。锥孔者，可装在紧定套或退卸套上，便于在光轴上或阶梯轴上任何位置安装，也可调整轴承的径向游隙。

应优先选用结构经优化设计的20000CC型和20000TN型产品。

基本尺寸

/mm

基本额定

载荷/kN

极限转速

/r·min^-1

重量

/kg

轴承代号

其他尺寸 /mm

安装尺寸/mm

计算系数

d₁

D

B

C_r

C_0r

脂

油

W

≈

20000K+H型

d₂

≈

D₂

≈

B₁

B₂

≈

r

min

d_a

max

d_b

min

D_a

max

B_a

min

r_a

max

e

Y₁

Y₂

Y₀

17

52

15

31.5

31.2

6000

7500

—

21304 K+H 304

29.5

42

28

7

1.1

29

23

45

8

1

0.31

2.2

3.3

2.2

20

62

17

42.5

44.2

5300

6700

0.348

21305 K+H 305

36.4

50.8

29

8

1.1

36

28

55

6

1

0.29

2.4

3.5

2.3

25

72

19

57.2

62

4500

6000

0.507

21306 K+H 306

43.3

59.6

31

8

1.1

43

33

65

6

1

0.27

2.5

3.7

2.4

30

80

21

65.2

73.2

4000

5300

0.682

21307 K+H 307

49.1

66.3

35

9

1.5

49

39

71

7

1.5

0.27

2.5

3.8

2.5

35

80

23

88.5

88.5

5000

6300

0.71

22208 K+H 308

50.4

69.4

36

10

1.1

50

44

73

5

1

0.28

2.4

3.6

2.4

90

23

96.2

96.2

3600

4500

0.93

21308 K+H 308

54

75.1

36

10

1.5

54

44

81

5

1.5

0.26

2.6

3.8

2.5

90

33

138

138

4500

6000

1.24

22308 K+H 2308

51.4

74.3

46

10

1.5

51

45

81

5

1.5

0.38

1.8

2.7

1.8

40

85

23

82.8

95.2

4500

6000

0.79

22209 K+H 309

54.6

73.6

39

11

1.1

54

50

78

7

1

0.26

2.6

3.8

2.5

100

25

102

115

3200

4000

1.22

21309 K+H 309

61.4

84.4

39

11

1.5

61

50

91

5

1.5

0.25

2.7

4.0

2.6

100

36

145

170

4000

5300

1.65

22309 K+H 2309

57.6

82.2

50

11

1.5

57

51

91

5

1.5

0.37

1.8

2.7

1.8

45

90

23

87.5

102

4300

5300

0.914

22210 K+H 310

59.7

78.8

42

12

1.1

59

55

83

9

1

0.24

2.8

4.1

2.7

110

27

122

140

2800

3800

1.60

21310 K+H 310

66.7

91.7

42

12

2

66

55

100

5

2

0.25

2.7

4.0

2.6

110

40

182

212

3800

4800

2.15

22310 K+H 2310

63.4

91.9

55

12

2

63

56

100

5

2

0.37

1.8

2.7

1.8

50

100

25

105

125

3800

5000

1.20

22211 K+H 311

66

88

45

12

1.5

66

60

91

10

1.5

0.24

2.8

4.2

2.8

120

29

145

170

2600

3400

2.00

21311 K+H 311

72.6

100.5

45

12

2

72

60

110

6

2

0.25

2.7

4.1

2.7

120

43

215

252

3400

4300

2.73

22311 K+H 2311

69.2

100.5

59

12

2

69

61

110

6

2

0.36

1.9

2.8

1.8
