调心滚子轴承(GB/T 288—1994)

					调心滚子轴承　(GB/T 288—2013)
					径向当量动载荷：当F_a/F_r≤e 时，P_r＝F_r+Y₁F_a　　　当F_a/F_r＞e 时，P_r＝0.67F_r+Y₂F_a　　　　　　　　径向当量静载荷：P_0r＝F_r+Y₀F_a 符号含义及应用 CC—内圈无挡边，带活动中挡圈，冲压保持架，滚子和滚道经优化设计的结构，有助于滚子引导，减少摩擦发热 K—圆锥孔，锥度1:12 K30—圆锥孔，锥度1:30 W33—轴承外圈上有润滑油槽和三个油孔 TN—工程塑料成形保持架能自动调心，主要承受径向载荷，同时也能承受双向轴向载荷。锥孔者，可装在紧定套或退卸套上，便于在光轴上或阶梯轴上任何位置安装，也可调整轴承的径向游隙。应优先选用结构经优化设计的20000CC型和20000TN型产品。
基本尺寸/mm			基本额定载荷/kN			极限转速 /r·min^-1		重量 /kg	轴承代号			其他尺寸 /mm				安装尺寸/mm			计算系数

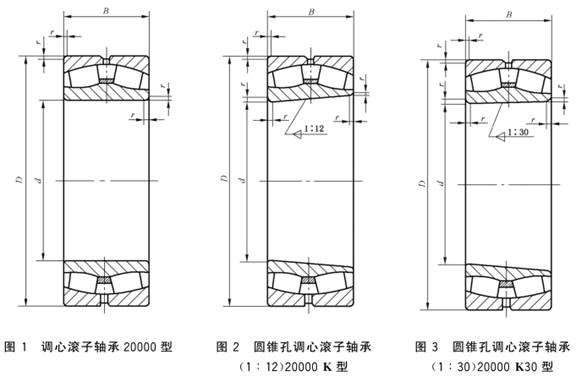

d	D	B	C_r	C_0r		脂	油	W ≈	20000 型	20000 K 型	20000 K30 型	d₂ ≈	D₂ ≈	B₀	r min	d_a min	D_a max	r_a max	e	Y₁	Y₂	Y₀
220	300	60							23944	23944K					2.1
	340	90	1088	1990		950	1200	29.7	23044	23044K		252.9	305.8	13.9	3	234	326	2.5	0.24	2.9	4.3	2.8
	340	118	1365	2680		750	1000	38.1	24044		24044K30	248.7	297.5	11.1	3	234	326	2.5	0.31	2.2	3.2	2.1
	370	120	1612	2820		700	950	51.5	23144	23144K		258	332.7	16.7	4	238	352	3	0.30	2.3	3.4	2.2
	370	150	1900	3490		700	950	62.3	24144		24144K30	253.3	313.5	11.1	4	238	352	3	0.38	1.8	2.7	1.8
	400	108							22244	22244K					4
	400	144	2125	3620		670	900	78.5	23244	23244K		263.6	340.2	16.7	4	238	382	3	0.34	2.0	2.9	1.9
	460	145	1905	3200		560	700	120	22344	22344K		295.2	406.1	—	5	242	438	4	0.35	1.9	2.8	1.9

240	320	60							23948	23948K					2.1
	360	92	1160	2160		850	1100	32.4	23048	23048K		271	325	13.9	3	254	346	2.5	0.23	3.0	4.4	2.9
	360	118	1438	2850		700	950	40.8	24048		24048K30	267.5	317.8	11.1	3	254	346	2.5	0.29	2.3	3.4	2.3
	400	128	1838	3220		670	850	63.7	23148	23148K		278.4	350.6	16.7	4	258	382	3	0.30	2.3	3.4	2.2
	400	160	2155	3980		670	850	76.9	24148		24148K30	274.4	340.9	11.1	4	258	382	3	0.37	1.8	2.7	1.8
	440	120							22248	22248K					4
	440	160	2558	4490		630	800	107.3	23248	23248K		289.6	372.5	22.3	4	258	422	3	0.35	2.0	2.9	1.9
	500	155	1950	3250		500	630	153	22348	22348K		322.2	440.9	—	5	262	478	4	0.35	1.9	2.8	1.9

260	360	75							23952	23952K					2.1
	400	104	1458	2770		800	950	47.7	23052	23052K		297.9	358.1	16.7	4	278	382	3	0.23	2.9	4.3	2.8
	400	140	1838	3740		630	850	62.4	24052		24052K30	293.3	348.2	11.1	4	278	382	3	0.31	2.1	3.2	2.1
	440	144	2270	4070		600	800	88.2	23152	23152K		306.5	385.2	16.7	4	278	422	3	0.30	2.2	3.3	2.2
	440	180	2732	5180		600	800	107.6	24152		24152K30	300.4	372.4	13.9	4	278	422	3	0.38	1.8	2.7	1.7
	480	130							22252	22252K					5
	480	174							23252	23252K					5
	540	165	2480	4190		480	600	191	22352	22352K		351	446.5	—	6	288	512	5	0.34	2.0	2.9	1.9

280	350	52							23856	23856K					2
	380	75							23956	23956K					2.1
	420	106	1582	3000		700	900	50.9	23056	23056K		315	379.4	16.7	4	298	402	3	0.22	3.0	4.5	2.9
	420	140	1962	3980		600	800	65.8	24056		24056K30	310	369.6	11.1	4	298	402	3	0.30	2.3	3.4	2.2
	460	146	2372	4290		560	750	94.1	23156	23156K		324.8	406.1	16.7	5	302	438	4	0.29	2.3	3.5	2.3
	460	180	2802	5330		560	750	113.2	24156		24156K30	318.4	393.8	13.9	5	302	438	4	0.36	1.9	2.8	1.8
	500	130	1900	3380		500	630	—	22256	22256K		355	431.1	—	5	302	478	4	0.28	2.4	3.6	2.4
	500	176							23256	23256K					5
	580	175	2730	4650		450	560	238	22356	22356K		—	—	—	6	308	552	5	0.34	2.0	3.0	1.9

300	380	60							23860	23860K					2.1
	420	90							23960	23960K					3
	460	118	1910	3690		670	850	71.4	23060	23060K		344	414.4	16.7	4	318	442	3	0.23	3.0	4.4	2.9
	460	160	2422	5010		530	700	94.1	24060		24060K30	337	401.6	13.9	4	318	442	3	0.31	2.2	3.2	2.1
	500	160	2150	4420		400	500	133	23160	23160K		—	—	—	5	322	478	4	0.32	2.1	3.1	2.0
	500	200							24160		24160K30				5
	540	140	2070	3450		450	560	134	22260	22260K		378	464.2	—	5	322	518	4	0.28	2.4	3.6	2.4
	540	192							23260	23260K					5
	620	185							22360	22360K					7.5

320	400	60							23864	23864K					2.1
	440	90							23964	23964K					3
	480	121	1560	3260		400	500	81.5	23064	23064K		—	—	—	4	338	462	3	0.26	2.6	3.8	2.5
	480	160							24064		24064K30				4
	540	176							23164	23164K					5
	540	218							24164		24164K30				5
	580	150							22264	22264K					5
	580	208							23264	23264K					5
	670	200							22364	22364K					7.5

340	420	60							23868	23868K					2.1
	460	90							23968	23968K					3
	520	133	1780	3810		380	480	109	23068	23068K		—	—	—	5	362	498	4	0.25	2.7	4.0	2.6
	520	180							24068		24068K30				5
	580	190							23168	23168K					5
	580	243							24168		24168K30				5
	620	165							22268	22268K					6
	620	224							23268	23268K					6
	710	212							22368	22368K					7.5

360	440	60							23872	23872K					2.1
	480	90							23972	23972K					3
	540	134	1930	4180		360	450	114	23072	23072K		—	—	—	5	382	518	4	0.25	2.7	4.0	2.6
	540	180							24072		24072K30				5
	600	192							23172	23172K					5
	600	243							24172		24172K30				5
	650	170							22272	22272K					6
	650	232							23272	23272K					6
	750	230							22372	22372K					7.5

380	480	75							23876	23876K					2.1
	520	106							23976	23976K					4
	560	135	1930	4240		340	430	120	23076	23076K		—	—	—	5	402	538	4	0.24	2.8	4.1	2.7
	560	180							24076		24076K30				5
	620	194	2950	6240		300	380	244	23176	23176K		—	—	—	5	402	598	4	0.24	2.0	3.0	2.0
	620	243							24176		24176K30				5
	680	240							23276	23276K					6
	780	230							22376	22376K					7.5

400	500	75							23880	23880K					2.1
	540	106							23980	23980K					4
	600	148	2320	5110		300	380	154	23080	23080K		—	—	—	5	422	578	4	0.25	2.6	3.8	2.5
	600	200							24080		24080K30				5
	650	200							23180	23180K					6
	650	250							24180		24180K30				6
	720	256							23280	23280K					6
	820	243	5100	9290		240	320	644	22380	22380K		—	—	—	7.5	436	784	6	0.33	2.1	3.1	2.0

420	520	75							23884	23884K					2.1
	560	106							23984	23984K					4
	620	150	2320	5110		280	360	160	23084	23084K		—	—	—	5	442	598	4	0.24	2.8	4.3	2.8
	620	200							24084		24084K30				5
	700	224							23184	23184K					6
	700	280							24184		24186K30				6
	760	272							23284	23284K					7.5

440	540	75							23888	23888K					2.1
	600	118							23988	23988K					4
	650	157	2450	5740		260	340	192	23088	23088K		—	—	—	6	468	622	5	0.24	2.8	4.2	2.8
	650	212							24088		24088K30				6
	790	280							23288	23288K					7.5

460	580	90							23892	23892K					3
	580	118							24892		24892K30				3
	620	118							23992	23992K					4
	680	163	2770	6670		220	300	232	23092	23092K		—	—	—	6	488	652	5	0.23	2.9	4.4	2.9
	680	218							24092		24092K30				6
	760	240	4420	9190		190	260	479	23192	23192K		—	—	—	7.5	496	724	6	0.33	2.0	3.0	2.0
	760	300							24192		24192K30				7.5
	830	296							23292	23292K					7.5

480	600	90							23896	23896K					3
	600	118							24896		24896K30				3
	650	128							23996	23996K					5
	700	165	2820	6440		200	280	232	23096	23096K		—	—	—	6	508	672	5	0.24	2.8	4.2	2.8
	700	218							24096		24096K30				6
	790	248							23196	23196K					7.5
	790	308							24196		24196K30				7.5
	870	310							23296	23296K					7.5

500	620	90							238/500	238/500K					3
	620	118							248/500		248/500K30				3
	670	128							239/500	239/500K					5
	720	167	3040	7180		190	260	235	230/500	230/500K		—	—	—	6	528	692	5	0.23	3.0	4.4	2.9
	720	218							240/500		240/500K30				6
	830	264							231/500	231/500K					7.5
	830	325							241/500		241/500K30				7.5
	920	336							232/500	232/500K					7.5

530	650	90							238/530	238/530K					3
	650	118							248/530		248/530K30				3
	710	136							239/530	239/530K					5
	780	185	3580	8310		170	220	304	230/530	230/530K		—	—	—	6	558	752	5	0.23	2.9	4.3	2.8
	780	250							240/530		240/530K30				6
	870	272							231/530	231/530K					7.5
	870	335							241/530		241/500K30				7.5
	980	355							232/530	232/530K					9.5

560	680	90							238/560	238/560K					3
	680	118							248/560		248/560K30				3
	750	140							239/560	239/560K					5
	820	195	3930	9950		160	200	364	230/560	230/560K		—	—	—	6	588	792	5	0.23	2.9	4.3	2.8
	820	258							240/560		240/560K30				6
	920	280							231/560	231/560K					7.5
	920	355							241/560		241/560K30				7.5
	1030	365							232/560	232/560K					9.5

600	730	98							238/600	238/600K					3
	730	128							248/600		248/600K				3
	800	150							239/600	239/600K					5
	870	200	4240	10400		130	170	417	230/600	230/600K		—	—	—	6	628	842	5	0.22	3.0	4.5	2.9
	870	258							240/600		240/600K30				6
	980	300							231/600	231/600K					7.5
	980	375							241/600		241/600K30				7.5
	1090	388							232/600	232/600K					9.5

630	780	112							238/630	238/630K					4
	780	150							248/630		248/630K30				4
	850	165							239/630	239/630K					6
	920	212	4700	11500		120	160	511	230/630	230/630K		—	—	—	7.5	666	884	6	0.23	3.0	4.4	2.9
	920	290							240/630		240/630K30				7.5
	1030	315							231/630	231/630K					7.5
	1030	400							241/630		241/630K30				7.5
	1150	412							232/630	232/630K					12

670	820	112							238/670	238/670K					4
	820	150							248/670		248/670K30				4
	900	170							239/670	239/670K					6
	980	230							230/670	230/670K					7.5
	980	308							240/670		240/670K30				7.5
	1090	336							231/670	231/670K					7.5
	1090	412							241/670		241/670K30				7.5
	1220	438							232/670	232/670K					12

710	870	118							238/710	238/710K					4
	870	160							248/710		248/710K30				4
	950	180							239/710	239/710K					6
	950	243							249/710		249/710K30				6
	1030	236							230/710	230/710K					7.5
	1030	315							240/710		240/710K30				7.5
	1150	345							231/710	231/710K					9.5
	1150	438							241/710		241/710K30				9.5
	1280	450							232/710	232/710K					12

750	920	128							238/750	238/750K					5
	920	170							248/750		248/750K30				5
	1000	185							239/750	239/750K					6
	1000	250							249/750		249/750K30				6
	1090	250							230/750	230/750K					7.5
	1090	335							240/750		240/750K30				7.5
	1220	365							231/750	231/750K					9.5
	1220	475							241/750		241/750K30				9.5
	1360	475							232/750	232/750K					12

800	980	136							238/800	238/800K					5
	980	180							248/800		248/800K30				5
	1060	195							239/800	239/800K					6
	1060	258							249/800		249/800K30				6
	1150	258							230/800	230/800K					7.5
	1150	345							240/800		240/800K30				7.5
	1280	375							231/800	231/800K					9.5
	1280	475							241/800		241/800K30				9.5

850	1030	136							238/850	238/850K					5
	1030	180							248/850		248/850K30				5
	1120	200							239/850	239/850K					6
	1120	272							249/850		249/850K30				6
	1220	272	8750	22200		75	95	1388	230/850	230/850K		—	—	—	7.5	886	1184	6	0.28	2.4	3.5	2.3
	1220	365							240/850		240/850K30				7.5
	1360	400							231/850	231/850K					12
	1360	500							241/850		241/850K30				12

900	1090	140							238/900	238/900K					5
	1090	190							248/900		248/900K30				5
	1180	206							239/900	239/900K					6
	1180	280							249/900		249/900K30				6
	1280	280							230/900	230/900K					7.5
	1280	375							240/900		240/900K30				7.5
	1420	412							231/900	231/900K					12
	1420	515							241/900		241/900K30				12

950	1150	150							238/950	238/950K					5
	1150	200							248/950		248/950K30				5
	1250	224							239/950	239/950K					7.5
	1250	300							249/950		249/950K30				7.5
	1360	300							230/950	230/950K					7.5
	1360	412							240/950		240/950K30				7.5
	1500	438							231/950	231/950K					12
	1500	580							241/950		241/950K30				12

1000	1220	165							238/1000	238/1000K					6
	1220	218							248/1000		248/1000K30				6
	1320	236							239/1000	239/1000K					7.5
	1320	315							249/1000		249/1000K30				7.5
	1420	308							230/1000	230/1000K					7.5
	1420	412							240/1000		240/1000K30				7.5
	1580	462							231/1000	231/1000K					12
	1580	580							241/1000		241/1000K30				12

1060	1280	165							238/1060	238/1060K					6
	1280	218							248/1060		248/1060K30				6
	1400	250							239/1060	239/1060K					7.5
	1400	335							249/1060		249/1060K30				7.5
	1500	325							230/1060	230/1060K					9.5
	1500	438							240/1060		240/1060K30				9.5

1120	1360	180							238/1120	238/1120K					6
	1360	243							248/1120		248/1120K30				6
	1460	250							239/1120	239/1120K					7.5
	1460	335							249/1120		249/1120K30				7.5
	1580	345							230/1120	230/1120K					9.5
	1580	462							240/1120		240/1120K30				9.5

1180	1420	180							238/1180	238/1180K					6
	1420	243							248/1180		248/1180K30				6
	1540	272							239/1180	239/1180K					7.5
	1540	355							249/1180		249/1180K30				7.5
	1660	355							230/1180	230/1180K					9.5

1250	1500	250							248/1250		248/1250K30				6
	1630	375							249/1250		249/1250K30				7.5
	1750	375							230/1250	230/1250K					9.5

1320	1600	280							248/1320		248/1320K30				6
	1720	400							249/1320		248/1320K30				7.5

1400	1700	300							248/1400		248/1400K30				7.5
	1820	425							249/1400		249/1400K30				9.5

1500	1820	315							248/1500		248/1500K30				7.5
	1950	450							249/1500		249/1500K30				9.5

1600	1950	345							248/1600		248/1600K30				7.5

1700	2060	355							248/1700		248/1700K30				7.5

1800	2180	375							248/1800		248/1800K30				9.5
					注：1.GB/T288已有新尺寸标注GB/T288-2013，新标准删除了原标准部分结构、紧定套相关尺寸和保持架代号。增加了38、39、40、49系列的外形尺寸，增加了22/23、系列密封轴承结构及其外形尺寸。本表数据结构符合《全国滚动轴承产品样本》第2版。 2.代号不包括结构变化附加代号，结构如有加油槽或油孔等变化，需与厂家联接。

< 上一篇：

轴径160～200

轴径17～50 >

电子产业

关于嘉立创

机械产业

工业软件

其他服务
