轴径115～150_带紧定套调心滚子轴承(GB/T288-2013)_调心滚子轴承_常用滚动轴承尺寸及性能参数_滚动轴承_轴承

带紧定套调心滚子轴承 (GB/T 288—1994)

带紧定套调心滚子轴承 (GB/T 288—2013)

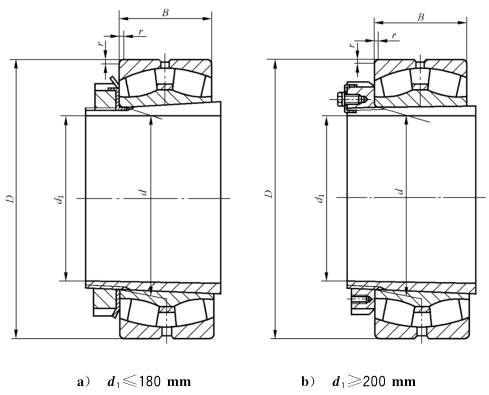

带紧定套的调心滚子轴承20000K+H型										符号含义及应用 H—带紧定套 K—圆锥孔，锥度1:12 K30—圆锥孔，锥度1:30 能自动调心，主要承受径向载荷，同时也能承受双向轴向载荷。锥孔者，可装在紧定套或退卸套上，便于在光轴上或阶梯轴上任何位置安装，也可调整轴承的径向游隙。应优先选用结构经优化设计的20000CC型和20000TN型产品。
基本尺寸 /mm			基本额定载荷/kN		极限转速 /r·min^-1		重量 /kg	轴承代号	其他尺寸 /mm					安装尺寸/mm					计算系数
d₁	D	B	C_r	C_0r	脂	油	W ≈	20000K+H型	d₂ ≈	D₂ ≈	B₁	B₂ ≈	r min	d_a max	d_b min	D_a max	B_a min	r_a max	e	Y₁	Y₂	Y₀
115	200	52	385	630	1700	2000	8.4	23026 K +H 3026	148.1	180.5	80	23	2	148	137	190	8	2	0.23	2.9	4.3	2.8
	210	64	495	802	1300	1700	11.9	23126 K+H 3126	148	183.9	92	23	2	148	138	200	8	2	0.28	2.4	3.6	2.4
	230	64	578	832	1600	2000	14.85	22226 K+H 3126	153.3	200.9	92	23	3	153	138	216	8	2.5	0.26	2.6	3.8	2.5
	230	80	695	1080	1200	1600	18.4	23226 K +H 2326	152.2	196.4	121	23	3	152	142	216	21	2.5	0.33	2.0	3.0	2.0
	280	93	990	1340	1400	1800	32.1	22326 K+H 2326	164.6	233.5	121	23	4	164	142	262	8	3	0.34	2.0	3.0	2.0

125	210	53	405	680	1600	1900	9.11	23028 K +H 3028	158	190.4	82	24	2	158	147	200	8	2	0.22	3.0	4.5	2.9
	225	68	552	905	1200	1600	13.65	23128 K+H 3128	159.7	197.4	97	24	2.1	159	149	213	8	2.1	0.28	2.4	3.6	2.4
	250	68	658	955	1400	1700	18.55	22228 K+H 3128	167.1	218.5	97	24	3	167	149	236	8	2.5	0.26	2.6	3.9	2.6
	250	88	835	1300	1100	1500	23.65	23228 K +H 2328	164.2	212.6	131	24	3	164	152	236	22	2.5	0.34	2.0	3.0	2.0
	300	102	1160	1610	1300	1700	40.15	22328 K+H 2328	177.4	250.3	131	24	4	177	152	282	8	3	0.34	2.0	2.9	1.9

135	225	56	445	750	1400	1800	11.2	23030 K +H 3030	168.8	203	87	26	2.1	168	158	213	8	2.1	0.22	3.0	4.5	3.0
	250	80	758	1250	1100	1400	20.6	23130 K+H 3130	173	216.5	111	26	2.1	173	160	238	8	2.1	0.30	2.3	3.4	2.2
	270	73	770	1130	1300	1600	23.5	22230 K+H 3130	178.7	234.7	111	26	3	178	160	256	15	2.5	0.26	2.6	3.9	2.6
	270	96	970	1540	1100	1400	29.8	23230 K +H 2330	117.1	228.8	139	26	3	177	163	256	20	2.5	0.34	2.0	3.0	1.9
	320	108	1305	1850	1200	1500	48.6	22330 K+H 2330	189.8	266.3	139	26	4	189	163	302	8	3	0.34	2.0	3.0	1.9

140	240	60	522	890	1300	1700	14.03	23032 K +H 3032	179.5	216.4	93	28	2.1	179	168	228	8	2.1	0.22	3.0	4.5	3.0
	270	86	868	1440	1000	1300	27.75	23132 K +H 3132	186.5	234.5	119	28	2.1	186	170	258	8	2.1	0.30	2.3	3.4	2.2
	290	80	870	1290	1200	1500	30.55	22232 K+H 3132	191.9	251.4	119	28	3	191	170	276	14	2.5	0.26	2.6	3.8	2.5
	290	104	1120	1780	1100	1400	38.55	23232 K +H 2332	189.1	244.9	147	28	3	189	174	276	18	2.5	0.34	2.0	2.9	1.9

150	260	67	632	1100	1200	1600	18.3	23034 K +H 3034	192.8	233.2	101	29	2.1	192	179	248	8	2.1	0.23	2.9	4.3	2.9
	280	88	925	1550	1000	1300	29.5	23134 K +H 3134	195.5	244.4	122	29	2.1	195	180	268	8	2.1	0.29	2.3	3.5	2.3
	310	86	1000	1500	1100	1400	36.5	22234 K+H 3134	205.4	269.6	122	29	4	205	180	292	10	3	0.26	2.6	3.8	2.5
	310	110	1232	2030	900	1200	45.7	23234 K +H 2334	205.7	264.4	154	29	4	205	185	292	18	3	0.34	2.0	3.0	2.0
	360	120	1180	2060	750	950	70	22334 K+H 2334	227.4	319	154	29	4	227	185	342	8	3	0.39	1.7	2.6	1.7
