轴径95～220_成对安装角接触球轴承(GB/T292-2007仅供参考，新标准中已删除)_角接触球轴承_常用滚动轴承尺寸及性能参数_滚动轴承_轴承

成对安装角接触球轴承　 (GB/T 292—2007)

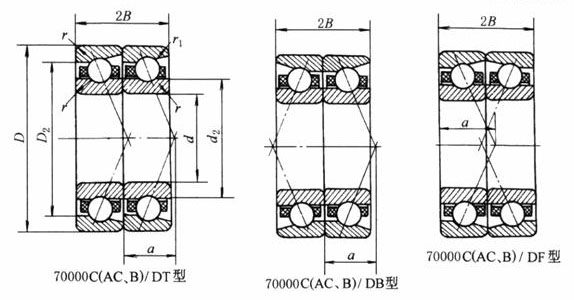

符合含义与应用 DT—成对串联安装 DB—成对背对背安装 DF—成对面对面安装							能承以径向载荷为主的径向、轴向联合载荷，也可承受纯径向载荷。串联配置只能承受单一方向的轴向载荷，其他两种配置可承受任一方向的轴向载荷。生产厂按一定的预紧载荷要求，选配组合成对提供用户，用户安装紧固后，套圈和钢球处于预紧状态，提高了组合轴承的刚性。DB的刚性和承受倾覆力矩性能好，DF的刚性和承受倾覆力矩性能不如DB。

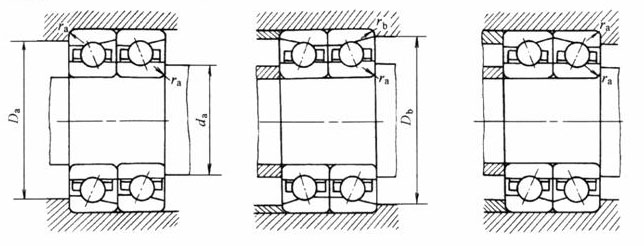

基本尺寸 /mm			基本额定载荷/kN		极限转速 /r·min^-¹		重量 /kg	轴承代号			其他尺寸/mm					安装尺寸/mm
d	D	2B	C_r	C_0r	脂	油	W≈	串联 70000 C (AC，B) /DT型	背对背 70000 C (AC，B) /DB型	面对面 70000 C (AC，B) /DF型	d₂ ≈	D₂ ≈	a	r min	r₁ min	d_a min	D_a max	D_b max	r_a max	r_b max
95	145	48	118	145	2600	3400	2.4	7019 C/DT	7019 C/DB	7019 C/DF	110.2	129.8	28.1	1.5	0.6	104	136	140	1.5	0.6
	145	48	112	138	2600	3400	2.4	7019 AC/DT	7019 AC/DB	7019 AC/DF	110.2	129.8	40	1.5	0.6	104	136	140	1.5	0.6
	170	64	218	228	2400	3200	5.4	7219 C/DT	7219 C/DB	7219 C/DF	118.1	147	33.8	2.1	1.1	107	158	163	2.1	1
	170	64	208	218	2400	3200	5.4	7219 AC/DT	7219 AC/DB	7219 AC/DF	118.1	147	46.9	2.1	1.1	107	158	163	2.1	1
	170	64	195	218	2400	3200	5.8	7219 B/DT	7219 B/DB	7219 B/DF	126.1	144.4	72.5	2.1	1.1	107	158	163	2.1	1
	200	90	278	310	2000	2800	12.5	7319 B/DT	7319 B/DB	7319 B/DF	135.4	161.5	84.4	3	1.1	109	186	193	2.5	1

100	150	48	128	158	2600	3400	2.5	7020 C/DT	7020 C/DB	7020 C/DF	114.6	135.4	28.7	1.5	0.6	109	141	145	1.5	0.6
	150	48	122	150	2600	3400	2.5	7020 AC/DT	7020 AC/DB	7020 AC/DF	114.6	135.4	41.2	1.5	0.6	109	141	145	1.5	0.6
	180	68	240	255	2200	3000	6.5	7220 C/DT	7220 C/DB	7220 C/DF	124.8	155.3	35.8	2.1	1.1	112	168	173	2.1	1
	180	68	230	245	2200	3000	6.5	7220 AC/DT	7220 AC/DB	7220 AC/DF	124.8	155.3	49.7	2.1	1.1	112	168	173	2.1	1
	180	68	210	230	2200	3000	6.9	7220 B/DT	7220 B/DB	7220 B/DF	130.9	150.5	75.7	2.1	1.1	112	168	173	2.1	1
	215	94	305	360	1800	2400	15.5	7320 B/DT	7320 B/DB	7320 B/DF	144.5	172.5	89.6	3	1.1	114	201	208	2.5	1

105	160	52	142	178	2600	3400	3.2	7021 C/DT	7021 C/DB	7021 C/DF	121.5	143.6	30.8	2	1	115	150	154	2	1
	160	52	135	168	2600	3400	3.2	7021 AC/DT	7021 AC/DB	7021 AC/DF	121.5	143.6	43.9	2	1	115	150	154	2	1
	190	72	262	290	2000	2800	7.7	7221 C/DT	7221 C/DB	7221 C/DF	131.3	163.8	37.8	2.1	1.1	117	178	183	2.1	1
	190	72	250	275	2000	2800	7.7	7221 AC/DT	7221 AC/DB	7221 AC/DF	131.3	163.8	52.4	2.1	1.1	117	178	183	2.1	1
	190	72	230	258	2000	2800	8.2	7221 B/DT	7221 B/DB	7221 B/DF	137.5	159	79.9	2.1	1.1	117	178	183	2.1	1
	225	98	328	392	1700	2400	17.6	7321 B/DT	7321 B/DB	7321 B/DF	151.4	180.7	93.7	3	1.1	119	211	218	2.5	1

110	170	56	162	205	2400	3400	3.9	7022 C/DT	7022 C/DB	7022 C/DF	129.1	152.9	32.8	2	1	120	160	164	2	1
	170	56	155	195	2400	3400	3.9	7022 AC/DT	7022 AC/DB	7022 AC/DF	129.1	152.9	46.7	2	1	120	160	164	2	1
	200	76	285	325	1900	2600	9.1	7222 C/DT	7222 C/DB	7222 C/DF	138.9	173.2	39.8	2.1	1.1	122	188	193	2.1	1
	200	76	272	310	1900	2600	9.1	7222 AC/DT	7222 AC/DB	7222 AC/DF	138.9	173.2	55.2	2.1	1.1	122	188	193	2.1	1
	200	76	250	290	1900	2600	9.6	7222 B/DT	7222 B/DB	7222 B/DF	144.8	166.8	84	2.1	1.1	122	188	193	2.1	1
	240	100	365	450	1500	2200	22.56	7322 B/DT	7322 B/DB	7322 B/DF	160.3	192	98.4	3	1.1	124	226	233	2.5	1

120	180	56	175	222	1900	2600	4.2	7024 C/DT	7024 C/DB	7024 C/DF	137.7	162.4	34.1	2	1	130	170	174	2	1
	180	56	165	210	1900	2600	4.2	7024 AC/DT	7024 AC/DB	7024 AC/DF	137.7	162.4	48.9	2	1	130	170	174	2	1
	215	80	305	362	1700	2400	10.8	7224 C/DT	7224 C/DB	7224 C/DF	149.4	185.7	42.4	2.1	1.1	132	203	208	2.1	1
	215	80	292	345	1700	2400	10.8	7224 AC/DT	7224 AC/DB	7224 AC/DF	149.4	185.7	59.1	2.1	1.1	132	203	208	2.1	1

130	200	66	208	272	1800	2400	6.4	7026 C/DT	7026 C/DB	7026 C/DF	151.4	178.7	38.6	2	1	140	190	194	2	1
	200	66	198	258	1800	2400	6.4	7026 AC/DT	7026 AC/DB	7026 AC/DF	151.4	178.7	54.9	2	1	140	190	194	2	1
	230	80	332	418	1500	2200	12.5	7226 C/DT	7226 C/DB	7226 C/DF	162.9	199.3	44.3	3	1.1	144	216	223	2.5	1
	230	80	315	400	1500	2200	12.5	7226 AC/DT	7226 AC/DB	7226 AC/DF	162.9	199.3	62.2	3	1.1	144	216	223	2.5	1

140	210	66	228	290	1700	2400	7.24	7028 C/DT	7028 C/DB	7028 C/DF	—	—	—	2	1	150	200	204	2	1
	210	66	228	300	1500	2200	7.84	7028 AC/DT	7028 AC/DB	7028 AC/DF	—	—	59.2	2	1	150	200	204	2	1
	250	84	372	490	1300	2000	18.72	7228 C/DT	7228 C/DB	7228 C/DF	—	—	41.7	3	1.1	154	236	243	2.5	1
	250	84	372	470	1300	2000	18.48	7228 AC/DT	7228 AC/DB	7228 AC/DF	—	—	68.6	3	1.1	154	236	243	2.5	1
	300	124	465	630	1200	1700	44.88	7328 B/DT	7328 B/DB	7328 B/DF	—	—	111	4	1.5	158	282	291	3	1.5

150	225	70	260	312	1500	2200	9.66	7030 C/DT	7030 C/DB	7030 C/DF	—	—	—	2.1	1.1	162	213	218	2.1	1
	225	70	245	335	1400	2000	9.66	7030 AC/DT	7030 AC/DB	7030 AC/DF	—	—	63.2	2.1	1.1	162	213	218	2.1	1

160	290	96	425	595	1200	1700	29	7232 C/DT	7232 C/DB	7232 C/DF	—	—	47.9	3	1.1	174	276	283	2.5	1
	290	96	402	555	1200	1700	29	7232 AC/DT	7232 AC/DB	7232 AC/DF	—	—	78.9	3	1.1	174	276	283	2.5	1

170	260	84	310	445	1200	1800	16.5	7034 AC/DT	7034 AC/DB	7034 AC/DF	—	—	73.4	2.1	1.1	182	248	253	2.1	1
	310	104	522	780	1100	1500	38.4	7234 C/DT	7234 C/DB	7234 C/DF	—	—	51.5	4	1.5	188	292	301	3	1.5
	310	104	495	735	1100	1500	34.4	7234 AC/DT	7234 AC/DB	7234 AC/DF	—	—	84.5	4	1.5	188	292	301	3	1.5

180	320	104	542	830	1000	1400	36.2	7236 C/DT	7236 C/DB	7236 C/DF	—	—	52.6	4	1.5	198	302	311	3	1.5
	320	104	510	775	1000	1400	36.2	7236 AC/DT	7236 AC/DB	7236 AC/DF	—	—	87	4	1.5	198	302	311	3	1.5

190	290	92	348	525	1100	1500	21.4	7038 AC/DT	7038 AC/DB	7038 AC/DF	—	—	81.5	2.1	1.1	202	278	283	2.1	1

200	310	102	410	650	1000	1400	28.08	7040 AC/DT	7040 AC/DB	7040 AC/DF	—	—	87.7	2.1	1.1	212	298	302	2.1	1
	360	116	585	950	900	1300	50.4	7240 C/DT	7240 C/DB	7240 C/DF	—	—	58.8	4	1.5	218	342	351	3	1.5
	360	116	558	895	900	1300	50.4	7240 AC/DT	7240 AC/DB	7240 AC/DF	—	—	97.3	4	1.5	218	342	351	3	1.5

220	400	130	580	965	750	1100	77	7244 AC/DB	7244 AC/DB	7244 AC/DF	—	—	108.1	4	1.5	238	382	391	3	1.5
注：GB/T 292－2007已删去成对双联角接触球轴承，但《全国滚动轴承产品样本》第2版仍保留，所以本表仍保留。
