成对安装角接触球轴承　 (GB/T 292—2007)

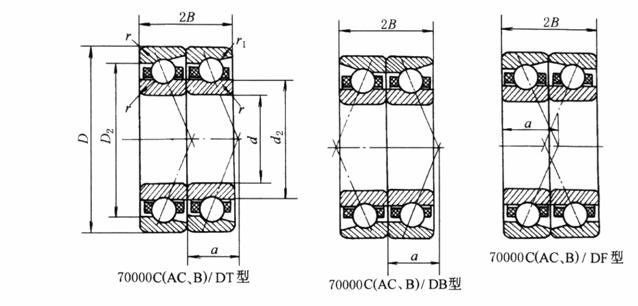

符合含义与应用 DT—成对串联安装 DB—成对背对背安装 DF—成对面对面安装							能承以径向载荷为主的径向、轴向联合载荷，也可承受纯径向载荷。串联配置只能承受单一方向的轴向载荷，其他两种配置可承受任一方向的轴向载荷。生产厂按一定的预紧载荷要求，选配组合成对提供用户，用户安装紧固后，套圈和钢球处于预紧状态，提高了组合轴承的刚性。DB的刚性和承受倾覆力矩性能好，DF的刚性和承受倾覆力矩性能不如DB。

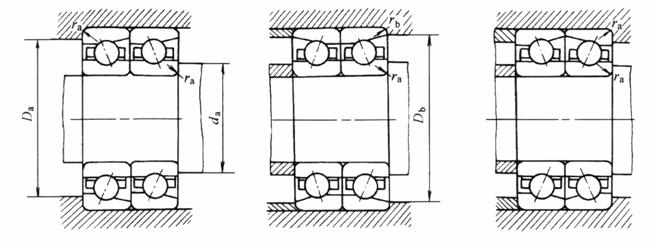

基本尺寸 /mm			基本额定载荷/kN		极限转速 /r·min^-¹		重量 /kg	轴承代号			其他尺寸/mm					安装尺寸/mm
d	D	2B	C_r	C_0r	脂	油	W≈	串联 70000 C (AC，B) /DT型	背对背 70000 C (AC，B) /DB型	面对面 70000 C (AC，B) /DF型	d₂ ≈	D₂ ≈	a	r min	r₁ min	d_a min	D_a max	D_b max	r_a max	r_b max
10	26	16	7.98	4.50	14000	20000	0.036	7000 C/DT	7000 C/DB	7000 C/DF	14.9	21.1	6.4	0.3	0.15	12.4	23.6	24.8	0.3	0.15
	26	16	7.68	4.25	14000	20000	0.036	7000 AC/DT	7000 AC/DB	7000 AC/DF	14.9	21.1	8.2	0.3	0.15	12.4	23.6	24.8	0.3	0.15
	30	18	9.42	5.90	13000	18000	0.06	7200 C/DT	7200 C/DB	7200 C/DF	17.4	23.6	7.2	0.6	0.15	15	25	28.8	0.6	0.15
	30	18	9.02	5.65	13000	18000	0.06	7200 AC/DT	7200 AC/DB	7200 AC/DF	17.4	23.6	9.2	0.6	0.15	15	25	28.8	0.6	0.15

12	28	16	8.78	5.30	13000	18000	0.04	7001 C/DT	7001 C/DB	7001 C/DF	17.4	23.6	6.7	0.3	0.15	14.4	25.6	26.8	0.3	0.15
	28	16	8.42	5.20	13000	18000	0.04	7001 AC/DT	7001 AC/DB	7001 AC/DF	17.4	23.6	8.7	0.3	0.15	14.4	25.6	26.8	0.3	0.15
	32	20	11.8	7.05	12000	17000	0.07	7201 C/DT	7201 C/DB	7201 C/DF	18.3	26.1	8	0.6	0.15	17	27	30.8	0.6	0.15
	32	20	11.5	6.70	12000	17000	0.07	7201 AC/DT	7201 AC/DB	7201 AC/DF	18.3	26.1	10.2	0.6	0.15	17	27	30.8	0.6	0.15

15	32	18	10.0	6.85	12000	17000	0.056	7002 C/DT	7002 C/DB	7002 C/DF	20.4	26.6	7.6	0.3	0.15	17.4	29.6	30.8	0.3	0.15
	32	18	9.65	6.50	12000	17000	0.056	7002 AC/DT	7002 AC/DB	7002 AC/DF	20.4	26.6	10	0.3	0.15	17.4	29.6	30.8	0.3	0.15
	35	22	14.0	9.25	11000	15000	0.086	7202 C/DT	7202 C/DB	7202 C/DF	21.6	29.4	8.9	0.6	0.15	20	30	33.8	0.6	0.15
	35	22	13.5	8.80	11000	15000	0.086	7202 AC/DT	7202 AC/DB	7202 AC/DF	21.6	29.4	11.4	0.6	0.15	20	30	33.8	0.6	0.15

17	35	20	10.8	7.70	11000	15000	0.072	7003 C/DT	7003 C/DB	7003 C/DF	22.9	29.1	8.5	0.3	0.15	19.4	32.6	33.8	0.3	0.15
	35	20	10.2	7.35	11000	15000	0.072	7003 AC/DT	7003 AC/DB	7003 AC/DF	22.9	29.1	11.1	0.3	0.15	19.4	32.6	33.8	0.3	0.15
	40	24	17.5	11.8	10000	14000	0.124	7203 C/DT	7203 C/DB	7203 C/DF	24.8	33.4	9.9	0.6	0.3	22	35	37.6	0.6	0.3
	40	24	17.0	11.5	10000	14000	0.124	7203 AC/DT	7203 AC/DB	7203 AC/DF	24.8	33.4	12.9	0.6	0.3	22	35	37.6	0.6	0.3

20	42	24	17.0	12.2	9500	13000	0.128	7004 C/DT	7004 C/DB	7004 C/DF	26.9	35.1	10.2	0.6	0.15	25	37	40.8	0.6	0.15
	42	24	16.2	11.5	9500	13000	0.128	7004 AC/DT	7004 AC/DB	7004 AC/DF	26.9	35.1	13.2	0.6	0.15	25	37	40.8	0.6	0.15
	47	28	23.8	16.5	9500	13000	0.2	7204 C/DT	7204 C/DB	7204 C/DF	29.3	39.7	11.5	1	0.3	26	41	44.6	1	0.3
	47	28	22.8	15.5	9500	13000	0.2	7204 AC/DT	7204 AC/DB	7204 AC/DF	29.3	39.7	14.9	1	0.3	26	41	44.6	1	0.3
	47	28	22.8	15.8	9500	13000	0.22	7204 B/DT	7204 B/DB	7204 B/DF	30.5	37	21.1	1	0.3	26	41	44.6	1	0.3

25	47	24	18.8	14.8	9500	14000	0.148	7005 C/DT	7005 C/DB	7005 C/DF	31.9	40.1	10.8	0.6	0.15	30	42	45.8	0.6	0.15
	47	24	18.0	14.2	9500	14000	0.148	7005 AC/DT	7005 AC/DB	7005 AC/DF	31.9	40.1	14.4	0.6	0.15	30	42	45.8	0.6	0.15
	52	30	26.8	21.0	8000	11000	0.24	7205 C/DT	7205 C/DB	7205 C/DF	33.8	44.2	12.7	1	0.3	31	46	49.6	1	0.3
	52	30	25.5	19.8	8000	11000	0.24	7205 AC/DT	7205 AC/DB	7205 AC/DF	33.8	44.2	16.4	1	0.3	31	46	49.6	1	0.3
	52	30	25.5	18.8	8000	11000	0.26	7205 B/DT	7205 B/DB	7205 B/DF	35.4	42.1	23.7	1	0.3	31	46	49.6	1	0.3
	62	34	42.5	30.5	6700	10000	—	7305 B/DT	7305 B/DB	7305 B/DF	39.2	48.4	26.8	1.1	0.6	32	55	57	1	0.6

30	55	26	24.5	20.5	6700	10000	0.22	7006 C/DT	7006 C/DB	7006 C/DF	38.4	47.7	12.2	1	0.3	36	49	52.6	1	0.3
	55	26	23.0	19.8	6700	10000	0.22	7006 AC/DT	7006 AC/DB	7006 AC/DF	38.4	47.7	16.4	1	0.3	36	49	52.6	1	0.3
	62	32	37.2	30.0	6300	9500	0.38	7206 C/DT	7206 C/DB	7206 C/DF	40.8	52.2	14.2	1	0.3	36	56	59.6	1	0.3
	62	32	35.5	28.5	6300	9000	0.38	7206 AC/DT	7206 AC/DB	7206 AC/DF	40.8	52.2	18.7	1	0.3	36	56	59.6	1	0.3
	62	32	33.2	27.5	6300	9000	0.42	7206 B/DT	7206 B/DB	7206 B/DF	42.8	50.1	27.4	1	0.3	36	56	59.6	1	0.3
	72	38	50.2	38.5	6000	8500	0.74	7306 B/DT	7306 B/DB	7306 B/DF	46.8	56.2	31.1	1.1	0.6	37	65	67	1	0.6

35	62	28	31.5	28.5	6000	8500	0.3	7007 C/DT	7007 C/DB	7007 C/DF	43.3	53.7	13.5	1	0.3	41	56	59.6	1	0.3
	62	28	30.0	27.0	6000	8500	0.3	7007 AC/DT	7007 AC/DB	7007 AC/DF	43.3	53.7	18.3	1	0.3	41	56	59.6	1	0.3
	72	34	49.0	40.0	5600	7500	0.56	7207 C/DT	7207 C/DB	7207 C/DF	46.8	60.2	15.3	1.1	0.6	42	65	67	1	0.6
	72	34	47.0	38.5	5600	7500	0.56	7207 AC/DT	7207 AC/DB	7207 AC/DF	46.8	60.2	21	1.1	0.6	42	65	67	1	0.6
	72	34	43.7	37.5	5600	7500	0.6	7207 B/DT	7207 B/DB	7207 B/DF	49.5	58.1	30.9	1.1	0.6	42	65	67	1	0.6
	80	42	61.8	49.0	5300	7000	1.02	7307 B/DT	7307 B/DB	7307 B/DF	52.4	63.4	34.6	1.5	0.6	44	71	75	1.5	0.6

40	68	30	32.5	30.5	5600	7500	0.36	7008 C/DT	7008 C/DB	7008 C/DF	48.8	59.2	14.7	1	0.3	46	62	65.6	1	0.3
	68	30	30.8	29.0	5600	7500	0.36	7008 AC/DT	7008 AC/DB	7008 AC/DF	48.8	59.2	20.1	1	0.3	46	62	65.6	1	0.3
	80	36	59.5	51.5	5300	7000	0.74	7208 C/DT	7208 C/DB	7208 C/DF	52.8	67.2	17	1.1	0.6	47	73	75	1	0.6
	80	36	57.0	49.0	5300	7000	0.74	7208 AC/DT	7208 AC/DB	7208 AC/DF	52.8	67.2	23	1.1	0.6	47	73	75	1	0.6
	80	36	52.5	47.0	5300	7000	0.78	7208 B/DT	7208 B/DB	7208 B/DF	56.4	65.7	34.5	1.1	0.6	47	73	75	1	0.6
	90	46	74.8	61.0	4500	6300	1.34	7308 B/DT	7308 B/DB	7308 B/DF	59.3	71.5	38.8	1.5	0.6	49	81	85	1.5	0.6

45	75	32	41.8	41.0	5300	7000	0.46	7009 C/DT	7009 C/DB	7009 C/DF	54.2	65.9	16	1	0.3	51	69	72.6	1	0.3
	75	32	41.8	39.0	5300	7000	0.46	7009 AC/DT	7009 AC/DB	7009 AC/DF	54.2	65.9	21.9	1	0.3	51	69	72.6	1	0.3
	85	38	62.5	57.0	4500	6300	0.82	7209 C/DT	7209 C/DB	7209 C/DF	58.8	73.2	18.2	1.1	0.6	52	78	80	1	0.6
	85	38	59.5	54.5	4500	6300	0.82	7209 AC/DT	7209 AC/DB	7209 AC/DF	58.8	73.2	24.7	1.1	0.6	52	78	80	1	0.6
	85	38	58.2	52.5	4500	6300	0.88	7209 B/DT	7209 B/DB	7209 B/DF	60.5	70.2	36.8	1.1	0.6	52	78	80	1	0.6
	100	50	96.5	79.5	4000	5600	1.8	7309 B/DT	7309 B/DB	7309 B/DF	66	80	42.9	1.5	0.6	54	91	95	1.5	0.6
注：GB/T 292－2007已删去成对双联角接触球轴承，但《全国滚动轴承产品样本》第2版仍保留，所以本表仍保留。
