角接触球轴承轴向力和附加轴向力计算公式

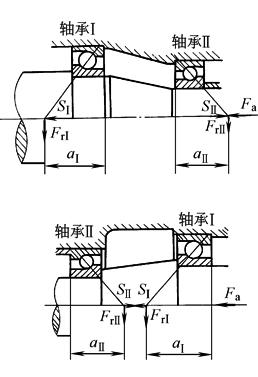

F_a与S_Ⅱ方向一致

成

对

安

装

轴

承

轴

向

力

F_a 的方向

条    件

轴承Ⅰ轴向力

轴承Ⅱ轴向力

S_Ⅰ≤S_Ⅱ　F_a≥０

S_Ⅰ＞S_Ⅱ　F_a≥S_Ⅰ－S_Ⅱ

F_aⅠ＝S_Ⅱ＋F_a

F_aⅡ＝S_Ⅱ

S_Ⅰ＞S_Ⅱ　F_a＜S_Ⅰ－S_Ⅱ

F_aⅠ＝S_Ⅰ

F_aⅡ＝S_Ⅰ－F_a

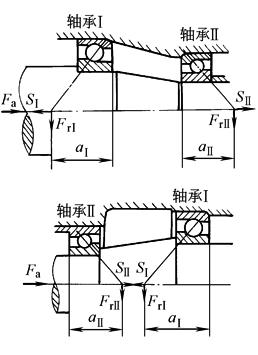

F_a与S_Ⅰ

方向一致

S_Ⅰ≥S_Ⅱ　F_a≥０

S_Ⅰ＜S_Ⅱ　F_a≥S_Ⅱ－S_Ⅰ

F_aⅠ＝S_Ⅰ

F_aⅡ＝S_Ⅰ＋F_a

S_Ⅰ＜S_Ⅱ　F_a＜S_Ⅱ－S_Ⅰ

F_aⅠ＝S_Ⅱ－F_a

F_aⅡ＝S_Ⅱ

附

加

轴

向

力

附加轴向力S为由轴承径向力引起的轴向力，在计算成对使用的单列角接触球轴承的当量动载荷时，应考虑进去

接触角α＝15°　　　　S＝eF_r，e 为判断系数(见表计算系数)

接触角α＝25°　　　　S＝0.68F_r

接触角α＝40°　　　　S＝1.14F_r
