轴承合金浇铸用槽(JB/ZQ 4259—2006)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

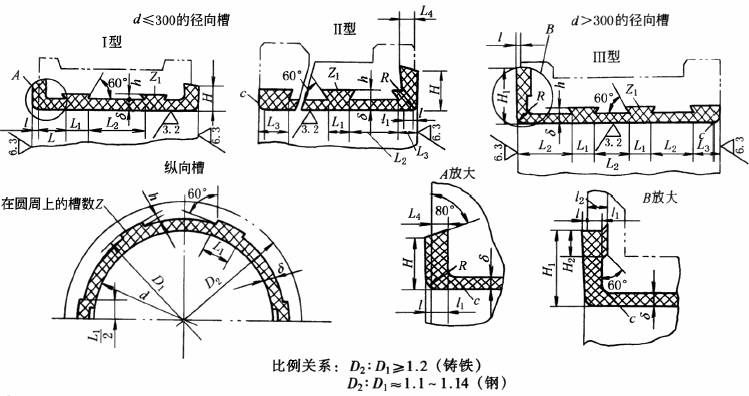

厚壁轴瓦(壁厚与外径的比值大于0.05)的内表面可附有轴承衬，轴承合金浇铸用槽的结构和尺寸见下表。

轴 径

d

浇     铸     尺     寸

纵、径

向槽数

Z、Z₁

δ

h

H

H₁

H₂

L

L₁

L₂

L₃

L₄

l

l₁

l₂

R

c

铸铁

铜

30~50

2.5

2

—

6

—

—

—

—

—

—

3

1

2

—

3

1

—

＞50~80

3

2.5

2

8

—

—

20

9

50

10

4

1

3

—

4

1

2

＞80~100

3.5

3

2

10

—

—

25

10

60

12

5

1.5

4

—

4

2

2

＞100~150

3.5

3

2.5

12

—

—

30

10

80

14

6

1.5

5

—

6

2

3

＞150~200

4

3.5

2.5

16

—

—

35

15

90

16

7

1.5

5

—

8

3

3

＞200~300

5

4

3

20

—

—

40

18

100

18

8

2

6

—

12

5

3

＞300~400

6

4

3

25

35

15

—

20

110

20

8

2

6

11

15

5

3

＞400~500

7

5

3

30

40

15

—

25

150

22

10

2

8

12

20

6

3

＞500~650

7

5

3

35

45

15

—

30

150

22

10

2.5

8

13

25

7

3

＞650~800

7

5

3

40

50

20

—

30

160

22

12

2.5

9

13

30

10

3

＞800~1000

8

6

4

45

55

20

—

35

160

24

12

3

9

15

30

10

4

＞1000~1300

8

6

4

50

60

20

—

40

170

24

15

3

12

17

40

15

4

注：1.纵向槽数 Z 平均分布于圆周上。

2.本标准所规定的纵向槽数 Z 是必要的最少数量，但径向槽数 Z₁ 在轴衬全长上不允许大于4个。

3.轴衬材料为铸铁时，径向槽和纵向槽的数量应按表内的规定增加1.5~2倍。

4.对重要的轴承，受有相当的轴向力和冲击等的情况下，为取得较大的支承面，轴端结构形式应按Ⅱ、Ⅲ型选择，如无轴向力，可不带支承面。

5.燕尾槽全部按表面粗糙度R_a 的最大允许值为25μm加工。
