整体有衬正滑动轴承 (JB/T 2560—1991)/mm

整体有衬正滑动轴承(JB/T 2560—2007)　　　　　　　　　　　　　　　　　　　　　　　mm

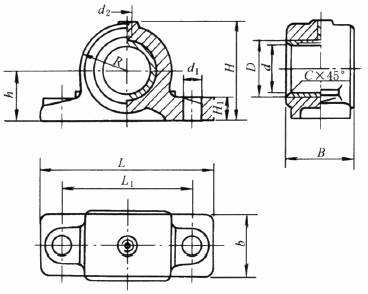

说明: 说明: D:\yky\NEW07\7-1-09.files\image001.jpg

适于环境温度为-20～80℃的工作条件。

标记示例：d＝30mm的整体有衬正滑动轴承座：HZ030 轴承座　 JB/T 2560-2007

说明: 说明: D:\yky\NEW07\7-1-09.files\image002.jpg

型号

d

(H8)

D

R

B

b

L

L1

H ≈

h

(h12)

H1

d1

d2

c

重量

≈/kg

HZ020

20

28

26

30

25

105

80

50

30

14

12

M10×1

1.5

0.6

HZ025

25

32

30

40

35

125

95

60

35

16

14.5

0.9

HZ030

30

38

30

50

40

150

110

70

35

20

18.5

1.7

HZ035

35

45

38

55

45

160

120

84

42

20

18.5

2

1.9

HZ040

40

50

40

60

50

165

125

88

45

20

18.5

2.4

HZ045

45

55

45

70

60

185

140

90

50

25

24

3.6

HZ050

50

60

45

75

65

185

140

100

50

25

24

3.8

HZ060

60

70

55

80

70

225

170

120

60

30

28

M14×1.5

2.5

6.5

HZ070

70

85

65

100

80

245

190

140

70

30

28

9.0

HZ080

80

95

70

100

80

255

200

155

80

30

28

10.0

HZ090

90

105

75

120

90

285

220

165

85

40

35

3

13.2

HZ100

100

115

85

120

90

305

240

180

90

40

35

15.5

HZ110

110

125

90

140

100

315

250

190

95

40

35

21.0

HZ120

120

135

100

150

110

370

290

210

105

45

42

27.0

HZ140

140

160

115

170

130

400

320

240

120

45

42

38.0

注：1.轴承座壳体和轴套可单独订货，但在订货时必须说明。

3.技术条件应符合JB/T 2564的规定。
