选择轴承类型特性曲线

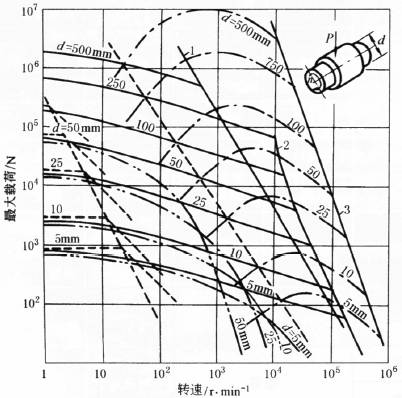

选择径向轴承用的特性曲线

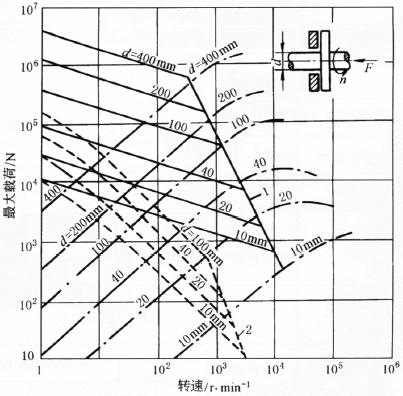

选择止推轴承用的特性曲线

—— 滚动轴承；┈ 无润滑轴承， 含油金属

烧结轴承(多孔质金属轴承)； 流体动压轴承

1—滚动轴承的最大极限转速；2—高速球轴承的最大

极限转速；3—轴断裂极限

备注：对于液体动压轴承，设b/d＝1、中等粘度矿物油；其他轴承，设寿命为10000h，降低速度和载荷能延长寿命；对于液体静压轴承在载荷、速度全范围内均适用

—— 滚动轴承；┈ 无润滑轴承及含油金属

烧结轴承(多孔质金属轴承)； 液体动压轴承

1—滚动轴承的最大极限转速；2—无润滑轴承及含油金属

烧结轴承(多孔质金属轴承)的最大极限转速

备注：除滚动轴承外，其余轴承的内外径之比为1:2。液体动压轴承的润滑油为中等粘度矿物油。除动压轴承外，其余轴承的寿命为10000h。液体静压轴承在载荷、速度全范围内均可用

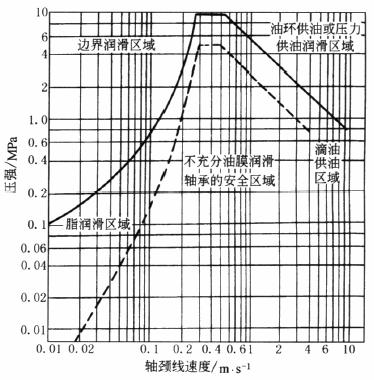

不同润滑状态的滑动轴承适用范围
