计算选型
|

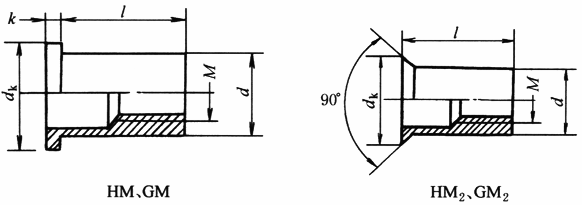

铆螺母 (Q/YSVF 7) |
|||||||||||
|
|
|||||||||||
|
螺纹 规格 M |
d /mm |
l /mm |
dk /mm |
k /mm |
铆孔 直径 /mm |
铆接厚度 /mm |
最小抗拉载荷 /N |
最小抗剪载荷 /N |
材料和标记方法 |
||
|
铝合金 |
钢 |
铝合金 |
钢 |
||||||||
|
M3 |
f 5.0 |
7.5(9) |
f 8.0 |
0.8 |
f 5.1 |
0.25(1.7)~1.0(2.5) |
1330 |
1920 |
1030 |
1520 |
铝合金 HM d×l HM2 d×l 钢 GM d×l GM2 d×l |
|
8.5(10) |
1.0(2.5)~2.0(3.5) |
||||||||||
|
9.5(11) |
2.0(3.5)~3.0(4.5) |
||||||||||
|
10.5 |
3.0~4.0 |
||||||||||
|
M4 |
f 6.0 |
9.0(10.5) |
f 9.0 |
0.8 |
f 6.1 |
0.25(1.7)~1.0(2.5) |
2100 |
3200 |
1300 |
2000 |
|
|
10.0(11.5) |
1.0(2.5)~2.0(3.5) |
||||||||||
|
11.0(12.5) |
2.0(3.5)~3.0(4.5) |
||||||||||
|
12.0 |
3.0~4.0 |
||||||||||
|
M5 |
f 7.0 |
11.0(12.5) |
f 10.0 |
1.0 |
f 7.1 |
0.25(1.7)~1.0(2.5) |
2700 |
4200 |
1750 |
2800 |
|
|
12.0(13.5) |
1.0(2.5)~2.0(3.5) |
||||||||||
|
13.0(14.5) |
2.0(3.5)~3.0(4.5) |
||||||||||
|
14.0 |
3.0~4.0 |
||||||||||
|
M6 |
f 9.0 |
13.5(15) |
f 12.0 |
1.5 |
f 9.1 |
0.5(1.7)~1.5(3) |
4100 |
6300 |
2600 |
4750 |
|
|
15.0(16.5) |
1.5(3)~3.0(4.5) |
||||||||||
|
16.5(18) |
3.0(4.5)~4.5(6) |
||||||||||
|
18.0 |
4.5~6.0 |
||||||||||
|
M8 |
f 11.0 |
15.0(16.5) |
f 14.0 |
1.5 |
f 11.1 |
0.5(1.7)~1.5(3) |
5600 |
8500 |
3600 |
6500 |
|
|
16.5(18) |
1.5(3)~3.0(4.5) |
||||||||||
|
18.0(19.2) |
3.0(4.5)~4.5(6) |
||||||||||
|
19.5 |
4.5~6.0 |
||||||||||
|
M10 |
f 13.0 |
18.0(19.5) |
f 16.0 |
1.8 |
f 13.1 |
0.5(1.7)~1.5(3) |
6500 |
10000 |
4300 |
7800 |
|
|
19.5(21) |
1.5(3)~3.0(4.5) |
||||||||||
|
21.0(22.5) |
3.0(4.5)~4.5(6) |
||||||||||
|
22.5(24) |
4.5(6)~6.0(7.5) |
||||||||||
|
注：1.选自上海安字实业有限公司产品样本。 2.括号内的数字为HM2、GM2的。 |
|||||||||||
