铆钉汇总表　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

铆

钉

种

类

名称

半圆头铆钉(粗制)

小半圆头铆钉(粗制)

半圆头铆钉

沉头铆钉(粗制)

沉头铆钉

图形

标准

GB/T 863.1—1986^①

GB/T 863.2—1986^①

GB/T 867—1986^①

GB/T 865—1986^①

GB/T 869—1986^①

规格

d＝12~36

l＝20~200

d＝10~36

l＝12~200

d＝0.6~16

l＝1~110

d＝12~36

l＝20~200

d＝1~16

l＝2~100

名称

平锥头铆钉

平锥头铆钉(粗制)

半沉头铆钉(粗制)

半沉头铆钉

扁平头铆钉

图形

标准

GB/T 868—1986^①

GB/T 864—1986

GB/T 866—1986

GB/T 870—1986

GB/T 872—1986^①

规格

d＝2~16

l＝3~110

d＝12~36

l＝20~200

d＝12~36

l＝20~200

d＝1~16

l＝2~100

d＝1.2~10

l＝1.5~50

名称

扁圆头铆钉

120°沉头铆钉

扁平头半空心铆钉

扁圆头半空心铆钉

120°沉头半空心铆钉

图形

标准

GB/T 871—1986

GB/T 954—1986

GB/T 875—1986^①

GB/T 873—1986^①

GB/T 874—1986

规格

d＝1.2~10

l＝1.5~50

d＝1.2~8

l＝1.5~50

d＝1.2~10

l＝1.5~50

d＝1.2~10

l＝1.5~50

d＝1.2~8

l＝1.5~50

名称

空心铆钉

管状铆钉

标牌用钉

大扁圆头铆钉

120°半沉头铆钉

图形

标准

GB/T 876—1986^①

GB/T 975—1986

GB/T 827—1986^①

GB/T 1011—1986

GB/T 1012—1986

规格

d＝1.4~6

l＝1.5~15

d＝0.7~20

l＝1~40

d＝1.6~5

l＝3~20

d＝2~8

l＝3.5~50

d＝3~6

l＝5~40

名称

平锥头半空心铆钉

大扁圆头半空心铆钉

沉头半空心铆钉

无头铆钉

平头铆钉

图形

标准

GB/T 1013—1986

GB/T 1014—1986

GB/T 1015—1986

GB/T 1016—1986

GB/T 109—1986

规格

d＝1.4~10

l＝3~50

d＝2~8

l＝4~40

d＝1.4~10

l＝3~50

d＝1.4~10

l＝6~60

d＝2~10

l＝4~30

名称

封闭型扁圆头抽芯铆钉

封闭型沉头抽芯铆钉

开口型沉头抽芯铆钉

开口型扁圆头抽芯铆钉

图形

标准

GB/T 12615—2004

GB/T 12616—2004

GB/T 12617.1~5—2006

GB/T 12618.1~6—2006

规格

d＝3~6

l＝6~18

d＝3~6

l＝6~18

d＝3~6

l＝7~40

d＝3~6

l＝7~40

名称

开口型大帽沿抽芯铆钉

封闭型大帽沿抽芯铆钉

环槽铆钉

图形

标准

GB/T 12618—1990

GB/T 12615—2004

上海安字实业有限公司

规格

d＝3.2~5

l＝8~24

d＝3.2~5

l＝6~20

d＝5~10

l＝4~26

名称

击芯铆钉

沟槽型抽芯铆钉

双鼓型抽芯铆钉

图形

标准

上海安字实业有限公司

规格

d＝4.8~6.4

l＝7~45

d＝3.2~4.8

l＝10~26

d＝3.2~4.8

l＝8~26

名称

双鼓型大帽沿抽芯铆钉

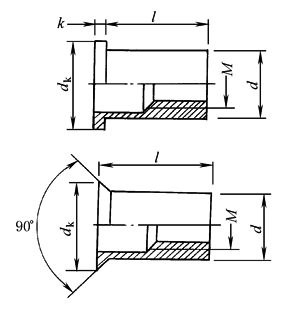

铆  螺  母

图形

图形(略)

标准

上海安字实业有限公司

GB/T 17880.1~5—1999

规格

d＝3.2~4.8

l＝8~26

d＝5~13

l＝7.5~24

d＝5~15

l＝7.5~27

特

性

与

用

途

铆钉用于少数受严重冲击或振动载荷的金属结构、某些异性金属的连接以及铝合金等焊接性能不良的金属连接

实心铆钉——多用于受剪力大的金属连接处

空心铆钉——用于受剪力不大处，常用于连接塑料、皮革、木料、帆布等

半空心铆钉——多用于金属薄板与其他非金属材料零件，可承受和实心铆钉一样的剪刀

半圆头铆钉——应用最普遍，多作强固接缝和强密接缝用

沉头铆钉——用在零件表面需平滑的地方

半沉头铆钉——用在零件表面需光滑、受载荷不大的地方

平头铆钉——作强固接缝用

扁图头半空心铆钉，扁平头铆钉——用于金属薄板或皮革、帆布、木料、塑料等

抽芯铆钉应用很广，适用于各种车辆、船舶、锅炉、印染、机械、电信器材及建筑等行业，使用方便、高效、牢固、抗震，能铆接复杂件及管件，并具有水密、气密性

铆螺母——工件被铆接后，能将相应规格的螺钉旋入铆螺母螺纹孔内，起到连接其他构件的作用

沟槽型抽芯铆钉——盲面铆接紧固件。铆钉表面带沟槽，在盲孔内膨胀后，沟槽嵌入被铆构件的孔壁内，起铆接作用，本产品适用于硬质纤维、胶合板、玻璃纤维、塑料、石棉板、木块等非金属构件铆接

双鼓型抽芯铆钉——铆接后呈两个鼓形。具有对各种薄如纸的构件进行铆接不松动、不变形的特点。适用各种铆接领域(被铆接件厚度增加，只出现一个鼓形)

击芯铆钉——广泛应用于各种客车、航空、船舶、机械制造、电信器材、铁木家具等

环槽铆钉——机械强度高，铆接牢固，最大特点是抗震性好

①商品品种，应优先选用。
