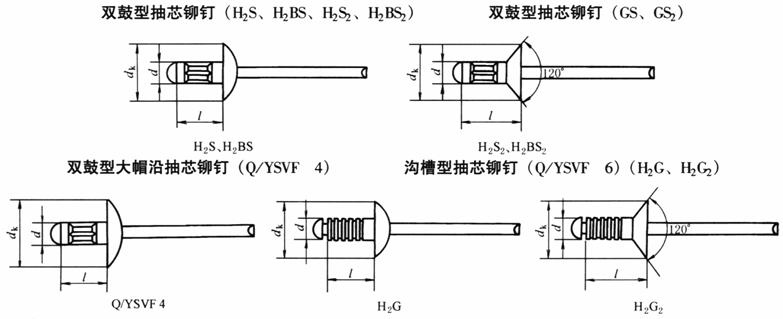

双鼓型、双鼓型大帽沿和沟槽型抽芯铆钉　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

铆钉

d

l

d_k

铆孔直径

铆接厚度

抗拉载荷/N

抗剪载荷/N

材料和标记方法

双

鼓

型

抽

芯

铆

钉

，

双

鼓

型

大

帽

沿

抽

芯

铆

钉

3.2

8

10

12

14

16

9(6)

3.4

0.5~5

2.5~7

4.5~9

6.5~11

8.5~13

670

530

双鼓型抽芯铆钉

铝合金/钢 H₂S　 d×l、H₂S₂　 d×l

铝合金/不锈钢 H₂BS　 d×l、H₂BS₂　 d×l

钢/钢 GS　 d×l　　　GS₂　 d×l

双鼓型大帽沿抽芯铆钉

铝合金/钢 H₂S　 d×l

铝合金/不锈钢 H₂BS　 d×l

4.0

10

12

14

16

18

12(8)

4.2

1~6.5

3~8.5

5~10.5

7~12.5

9~14.5

1020(2225)

845(1890)

4.8

10

12

14

16

18

14(9.5)、16

5

0.5~5

2~7

4~9

6~11

1425(3115)

1160(3335)

4.8

20

22

24

26

14(9.5)、16

5

8~13

10~15

12~17

14~19

15~21

1425(3115)

1160(3335)

沟

槽

型

抽

芯

铆

钉

3.2

10

12

14

16

18

6

3.6

max 6

max 8

max 10

max 12

max 14

930

525

沟槽型抽芯铆钉

铝合金/钢铁 H₂G　 d×l

H₂G₂　 d×l

4

10

12

14

16

18

8

4.4

max 6

max 8

max 10

max 12

max 14

1410

885

4.8

10

12

14

16

9.5

5.2

max 6

max 8

max 10

max 12

1575

1185

4.8

18

20

22

24

26

9.5

5.2

max 14

max 16

max 18

max 20

max 22

1575

1185

注：1.d_k括号内的数据为双鼓型抽芯铆钉(GS、GS₂、无d＝3.2规格)。

2.抗拉载荷和抗剪载荷均为最小值。括号外的数据用于双鼓型抽芯铆钉(H₂S、H₂BS、H₂S₂、H₂BS₂)和沟槽型抽芯铆钉(Q/YSVF　 6)(H₂G、H₂G₂)，

括号内的数据用于双鼓型抽芯铆钉(GS、GS₂)。

3.选自上海安字实业有限公司产品样本。
