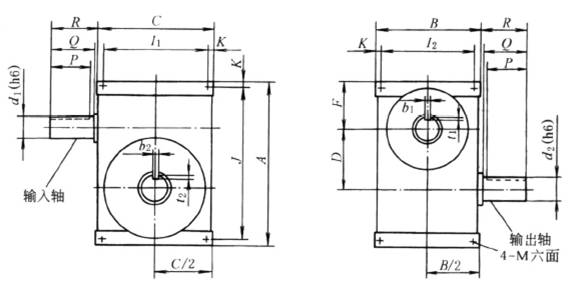

GT型弧面凸轮分度机构　　　　　　　　　　　　　　　长度：mm；转矩：N·m

尺寸

规格

A

B

C

D

F

I₁

I₂

J

K

P

Q

GT50

140

100

100

50

45

76

76

116

12

37

40

GT63

203

140

140

63

70

106

106

169

17

40

45

GT70

213

172

126

70

73

100

146

187

13

37

40

GT80

223

172

126

80

73

100

146

197

13

47

50

GT100

273

204

160

100

88

118

162

231

21

57

60

GT120

328

204

237

120

108

195

162

286

21

67

70

GT150

400

279

260

150

132

210

229

350

25

77

80

GT200

488

288

275

200

146

225

238

438

25

90

100

GT250

597

315

344

250

177

284

285

547

30

160

170

尺寸

规格

R

d₁

d₂

b₁

t₁

b₂

t₂

M

静转矩T_j

动转矩T_d

GT50

43

20

20

6

3.5

6

3.5

M8

12~60

5~47

GT63

50

20

25

6

3.5

8

4

M8

23~116

9~107

GT70

43

20

25

6

3.5

8

4

M8

49~210

13~160

GT80

53

25

25

8

4

8

4

M10

85~345

18~235

GT100

63

30

30

8

4

8

4

M12

148~792

34~518

GT120

73

35

35

10

5

10

5

M12

307~1528

45~917

GT150

83

40

45

12

5

14

5.5

M16

473~2192

63~1354

GT200

103

65

75

18

7

20

7.5

M20

1214~4817

184~2665

GT250

173

80

90

22

9

25

9

M24

2190~5320

368~3648

注：生产厂家：西安第一钟表机械厂。
