弧面分度凸轮的工作曲面设计及其实例计算

弧面分度凸轮工作轮廓是空间不可展曲面，很难用常规的机械制图方法绘制，可控空间包络曲面的共轭原理进行设计计算。凸轮工作曲面与从动转盘滚子的共轭接触点必须满足下列三个基本条件：

①在共轭接触位置，两曲面上的一对对应的共轭接触点必须重合

②两曲面在共轭接触点处必须相切，不产生干涉，且在共轭接触点的邻域也无曲率干涉

③在共轭接触点处，两曲面间的相对运动速度必须与其公法线相垂直

弧面分度凸轮工作曲面的设计计算步骤见表弧面分度凸轮工作轮廓的设计计算。压力角计算实例见表凸轮和转盘的对应转角位置、机构的角速比及压力角的实例计算。三维坐标计算实例见表凸轮工作曲面的三维坐标x₁，y₁，z₁的实例计算

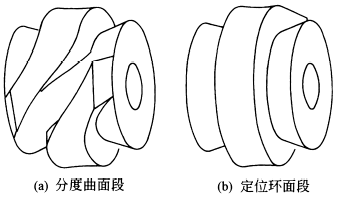

应用新型的计算机辅助设计方法。例如，采用CAD/CAM集成软件EDS-UGⅡ，可较方便地绘制出凸轮的工程三视图(图1)和不同凸轮转角位置时的轴侧图(图2)，并且利用旋转显示，还可清楚地看到滚子与凸轮间啮合的交替与重叠状态，以模拟加工情况，以变换机构尺度参数，避免发生干涉和过切等现象

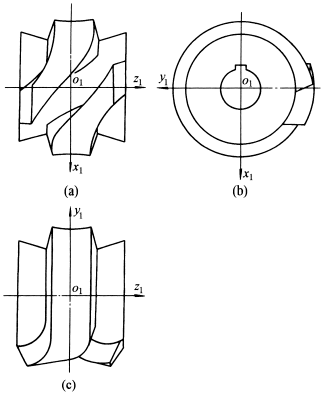

图1   弧面分度凸轮轮廓曲面的三视图
