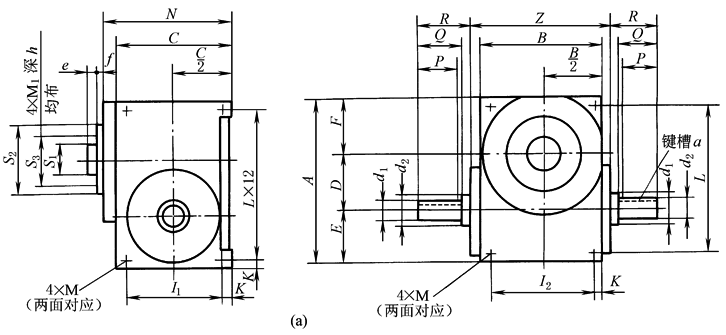

GJC系列弧面凸轮分度机构安装结构尺寸

mm　　

尺寸

规格

A

B

C

D

E

F

N

Z

P

Q

R

e

f

GJC50

140

90

100

50

45

45

112

114

35

40

43

5

3

GJC63

180

120

130

63

59

58

142

144

40

45

48

5

3

尺寸

规格

d₁

d₂

S₁

S₂

S₃

I₁

I₂

K

L

M

M₁

a

h

GJC50

16

20

20

50

35

76

66

12

125

M8

M6

4

15

GJC63

20

25

25

60

44

110

100

10

160

M8

M6

6

15

轴  输  出  结  构

GJC系列机构常用主参数：

分度精度等级：高精级≤±15"，精密级≤±30"、普通级≤±50"

转盘分度期运动规律：变形正弦加速、变形等速运动、变形梯形运动

凸轮分度廓线旋向：左旋、右旋；分度数：2~6、8、10、12、16、20、24；凸轮动程角：90°~330°(间隔30°)；最高输入轴转速：1000r/min

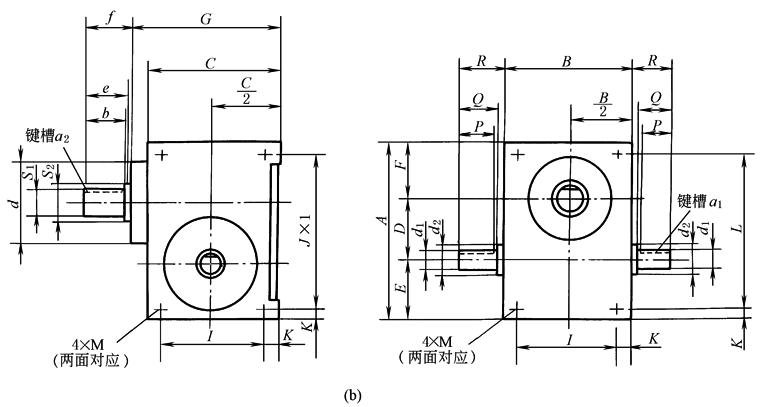

mm　　

尺寸

规格

A

B

C

D

E

F

G

I

J

K

L

P

GJC45

130

90

90

45

40

45

108

70

110

10

110

26

GJC70

195

130

130

70

60

65

148

100

165

15

165

40

GJC83

222

140

160

83

73.5

65.5

166

110

192

15

192

36

尺寸

规格

Q

R

b

e

f

d₁

d₂

S₁

S₂

d

M

a₁

a₂

GJC45

34

35

32

40

42

≈14

≈17

≈16

≈20

≈65

M8

5

5

GJC70

48

50

40

50

52

≈20

≈25

≈25

≈35

≈90

M10

6

8

GJC83

40

42

50

60

62

≈20

≈25

≈25

≈35

≈80

M12

6

8

GJC系列说明：

1．该机构六个面都可以做安装面，上下顶面安装尺寸I₁、I₂关于中心对称

2．d₁、S₁分别代表输入，输出轴，d₁可以单端输入，S₁的输出形式可以为止口法兰式，法兰式

3．规格的大小以中心距D定义

4．特殊要求可单独订做

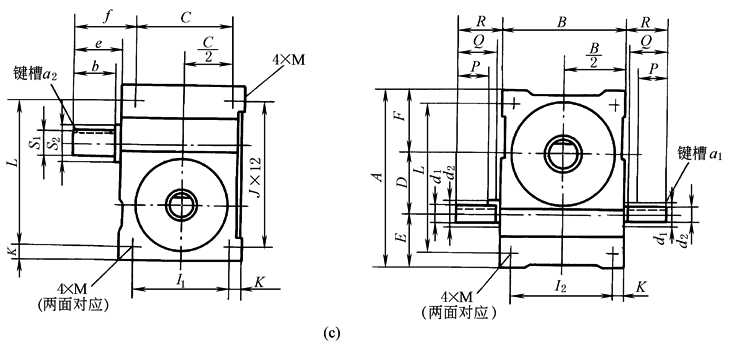

mm　　

尺寸

规格

A

B

C

D

E

F

I₁

I₂

L

J

K

P

GJC80

240

170

170

80

80

80

120

120

190

220

25

45

GJC100

290

200

200

100

95

95

140

140

230

260

30

55

GJC110

310

200

220

110

100

100

170

150

260

280

25

60

GJC125

335

230

230

125

100

110

170

170

275

305

30

65

GJC140

400

260

260

140

130

130

200

200

340

340

30

75

GJC150

430

280

280

150

140

140

220

220

370

370

30

85

GJC180

500

320

350

180

160

160

270

240

420

420

40

90

GJC200

580

380

380

200

190

190

290

290

490

490

45

110

尺寸

规格

Q

R

b

e

f

d₁

d₂

S₁

S₂

a₁

a₂

M

GJC80

48

50

70

78

80

22

30

30

35

6

8

M10

GJC100

58

60

70

78

90

25

30

35

40

8

10

M12

GJC110

70

75

80

85

90

30

35

35

40

8

10

M12

GJC125

78

80

80

105

110

30

35

42

50

8

12

M12

GJC140

80

85

80

85

90

40

45

45

50

10

12

M16

GJC150

100

105

85

100

105

40

45

50

55

12

16

M16

GJC180

110

115

100

105

110

50

55

60

70

14

18

M16

GJC200

120

125

135

140

145

50

70

75

85

18

20

M20

注：生产厂家为浙江省瑞安市力中传动机械有限责任公司，http：//www.lzjk.com.cn；

山东诸城恒瑞精密机械有限责任公司，http：//www.hengruimachinery.com。
