MOOG G123-815缓冲放大器

应用及其技术特点

(1)缓冲放大器G123-815用在电液位置闭环控制系统中作为PLC和MOOG阀、位移传感器的接口，将二者的标准输入和输出模块接合在一起，从而简化了PLC在位置闭环中的应用

(2)缓冲放大器解决了PLC±10V输出和阀驱动要求之间常见的互不兼容问题

(3)缓冲放大器解决了阀信号和位移传感器信号数字量噪声的滤波问题。PLC±10V输出通过开关选择的指令滤波器将数字量噪声滤波后，转换为开关选择的两个输出：第一个是±10V；第二个是开关选择的±5~±100mA的电流输出。这适用于绝大多数MOOG电反馈(efb)和力反馈(mfb)伺服阀。位移传感器信号在送到PLC模拟输入模块之前先经过缓冲放大器滤波，从而保证了传感器和外界噪声不会影响闭环

(4)缓冲放大器被安装在一个精密的DIN导轨上，并被有效屏蔽，从而避免了电磁干扰和辐射干扰

(5)缓冲放大器需24V电源。前面板测试点和阀驱动LED显示灯方便了调试和试车

技术性能及参数

阀驱动输入

阀驱动输出

阀驱动电流

阀驱动测试点

传感器测试点

VvLED指示灯

IvLED指示灯

0~±10V

0~±10V

0~±100mAmax

±5，10，20，

30，50mA

Z₀＝10k

Z₀＝10k

±10V最亮

+＝红，-＝绿

±5mA\100mA最亮

+＝红；-＝绿

阀滤波器型式

阀滤波器截止频率选择

传感器测试滤波器截止频率

电    源

有源，单极

7；16；34；72Hz

154(1±10%)Hz

标称24V，22~28V；20mA@24V空载：145mA@100mA负载

温度/℃

尺寸

质量/g

CE认证

C认证

端子10最大电流/mA

0~40

100(长)×108(高)×22.5(深)

120

EN50081.1辐射；EN50082.2抗扰性

AS4251.1辐射

500

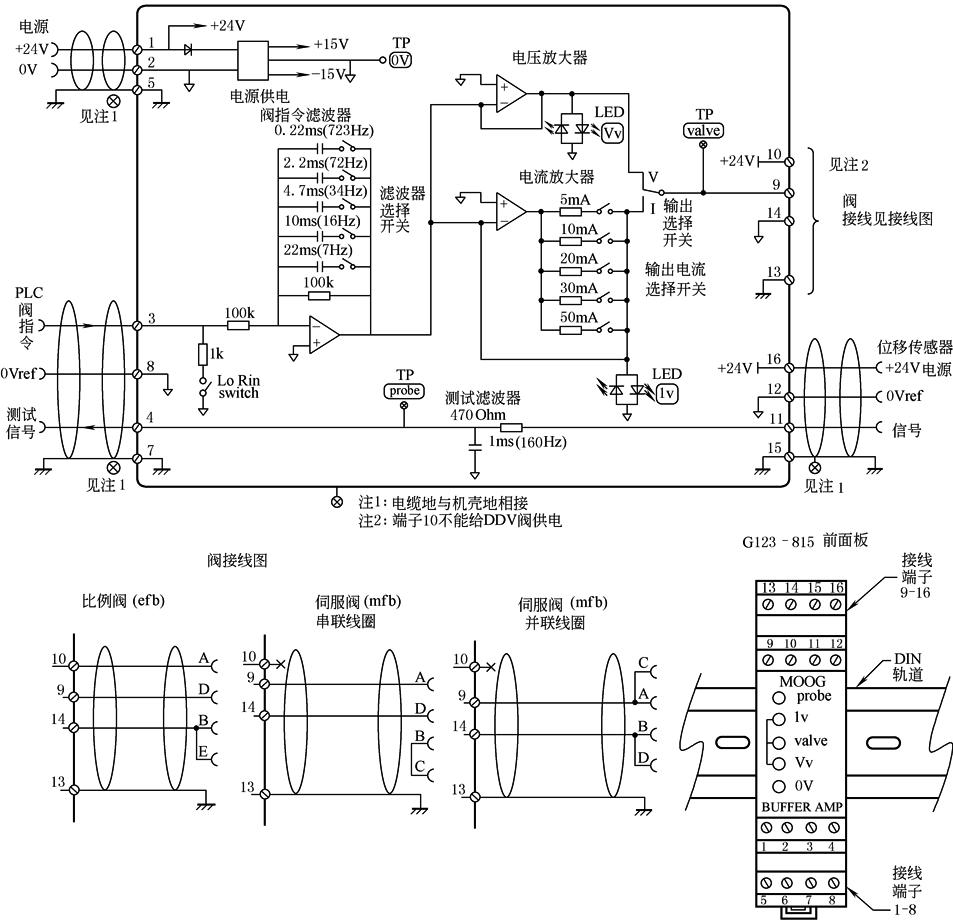

G123-815框图和接线图
