YCF-6型伺服放大器

YCF-6型伺服放大器

应用及特点

适用于驱动各种型号的伺服阀和调节器，满足其在不同系统中的控制需要，其功率输出级采用共地端电流负反馈型式，输出电流稳定，不受线圈电阻和负载的影响，且具有输出短路保护特性

主要性能参数

指令信号电压/V

反馈信号电压/V

输出电流

等效输出阻抗/kΩ

信号输入阻抗/kΩ

频率响应/kHz

外形尺寸/mm

±1~10V；

或4~20mA

±1~10；

或1~10

±30mA~±1.5A

＞5

＞10

0~5

280×120×250

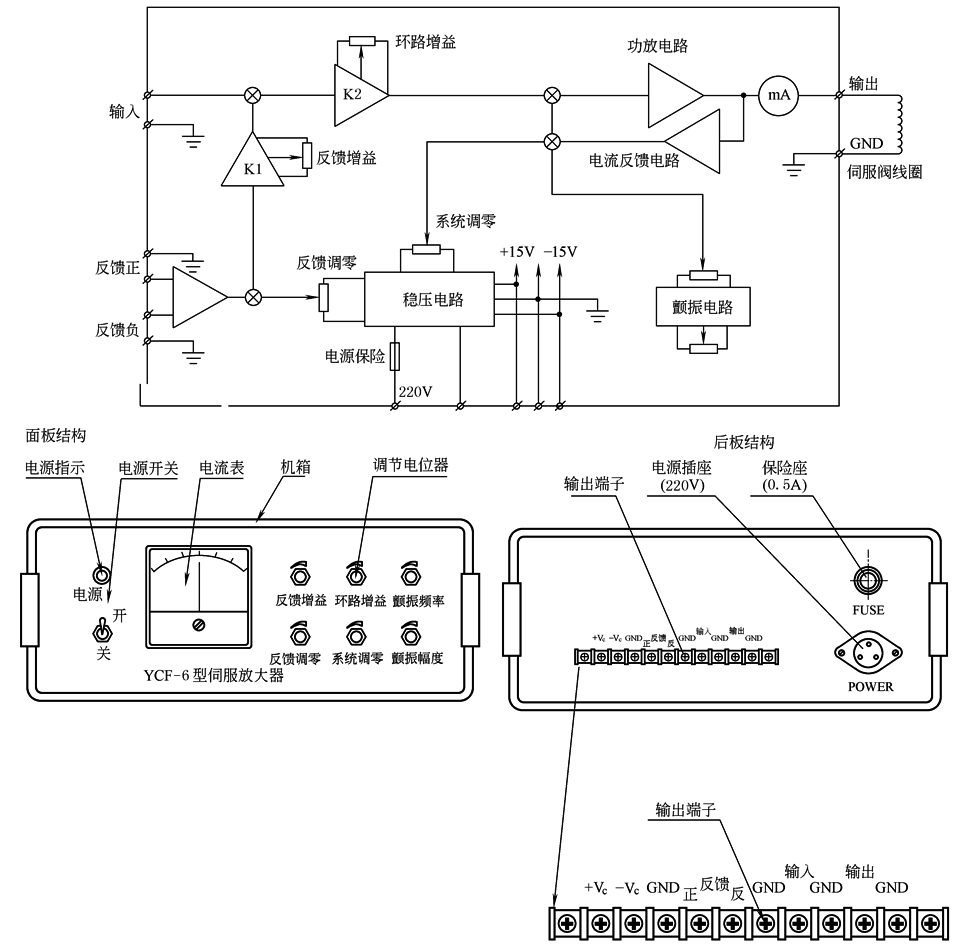

YCF-6框图和接线图

说明：交流220V电源由电源插头接入本机，为机内稳压电源供电。稳压电源输出为±15VDC，供机内使用。并有输出端子将±15VDC引出，供外部传感器或基准电源使用(外部使用电流应小于100mA)。指令信号由“输入”端接入；反馈信号由“反馈负”或相位相反的“反馈正”接入；输出到伺服阀的电流信号由“输出”端输出。放大器具有反馈信号调零、环路增益、反馈增益、系统调零、颤振幅值及颤振频率调整等调节功能。电流表指示伺服阀电流的大小和方向。接线时伺服阀线圈一端接放大器的“输出”，另一端接“GND”。反馈信号一端接接线端子“反馈负”，另一端接“GND”

b22d6d46

注：YCF-6型伺服放大器由北京机械自动化研究所生产。
