伺服射流管电反馈高响应二级伺服阀MOOG D661 GC系列

表1　　　　　　　　　　　　　　　　　　　　　　　　　　　基本特性和外形和安装尺寸

额定流量/L·min^-1

Δp_n＝3.5MPa/每节流边

分辨率

/%

滞环

/%

温漂/%

每38℃

先导阀静耗

/L·min^-1

总静耗

/L·min^-1

阀芯行程

/mm

阀芯驱动

面积/cm²

阶跃响应

/ms

频率响应

-3dB

-90°

20/90

＜0.1

＜0.4

＜2.0

2.6

3.9/5.4

±1.3

1.35

6.5

150

180

40/80

＜0.08

＜0.3

＜1.5

2.6

4.7

±2

1.35

11

200

90

120/160/200

＜0.05

＜0.2

＜1.0

2.6

5.4

±3

1.35

14

80

80

D661GC的其他特性和D661系列完全一样。高响应是通过增大先导级流量，即伺服射流管喷嘴和接受孔直径，减小阀芯驱动面积和减小阀芯行程得到的，所以该阀抗污染能力很好。油液清洁度等级推荐＜19/16/13(正常使用)，＜17/14/11(长寿命使用)(ISO 4406：1999)

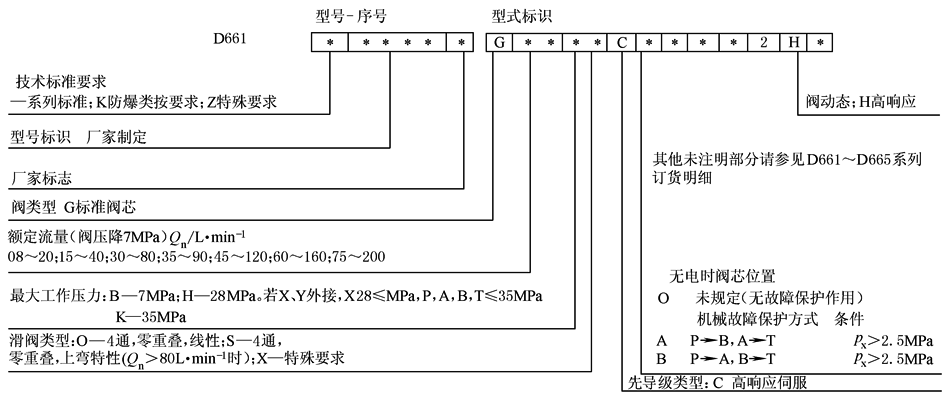

D661GC系列订货明细

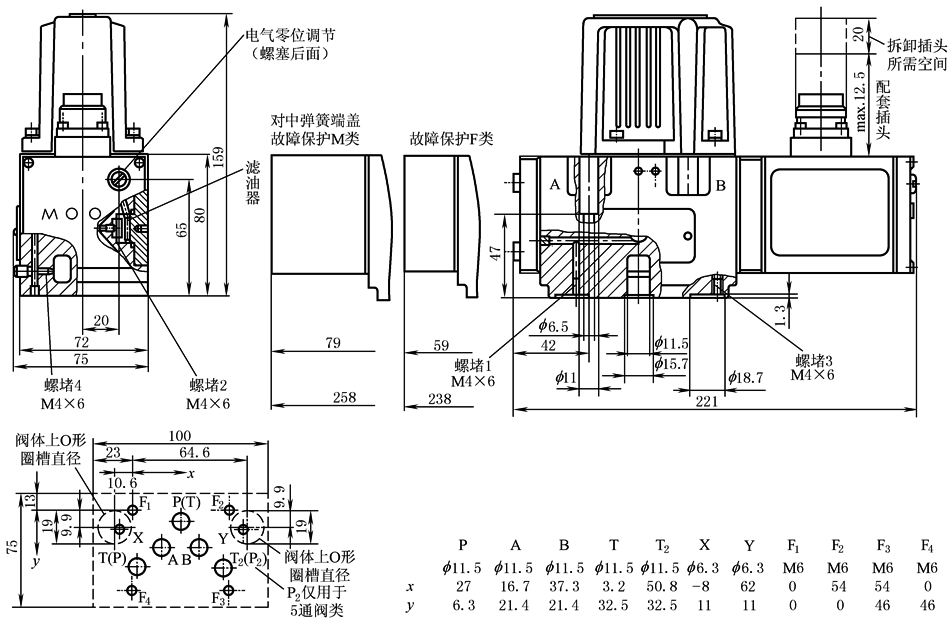

D661、D661GC外形及安装尺寸

安装板必须符合ISO 4401-05-05-0-94。对于流量Q_n＞60L·min^-1的4通阀和2×2通阀类，非标准的第二回油孔T₂必须使用。当用于最大流量时，安装板的P，T，A，B孔直径必须为11.5mm(有别于标准)。安装表面的平面度在100mm距离内小于等于0.01mm。平均表面粗糙度在0.8μm以内

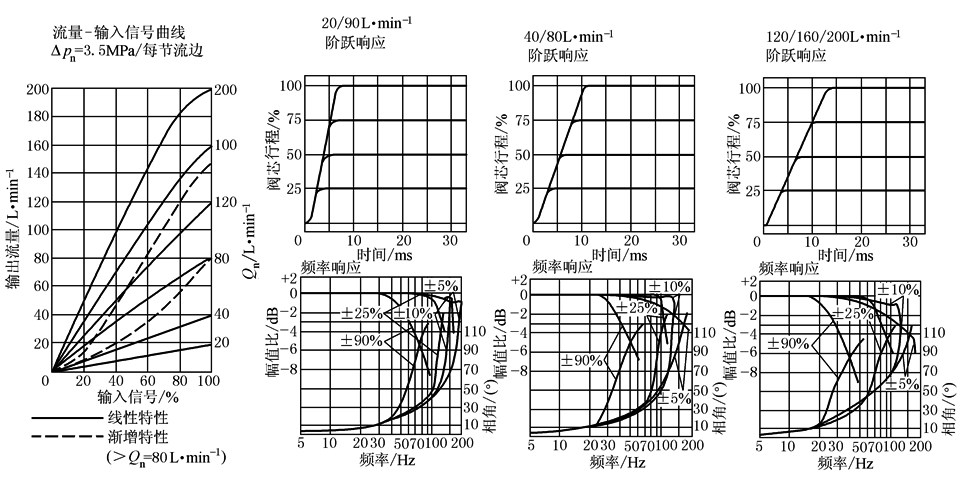

D661GC典型特性

D661 GC是属于D661系列的高响应系列

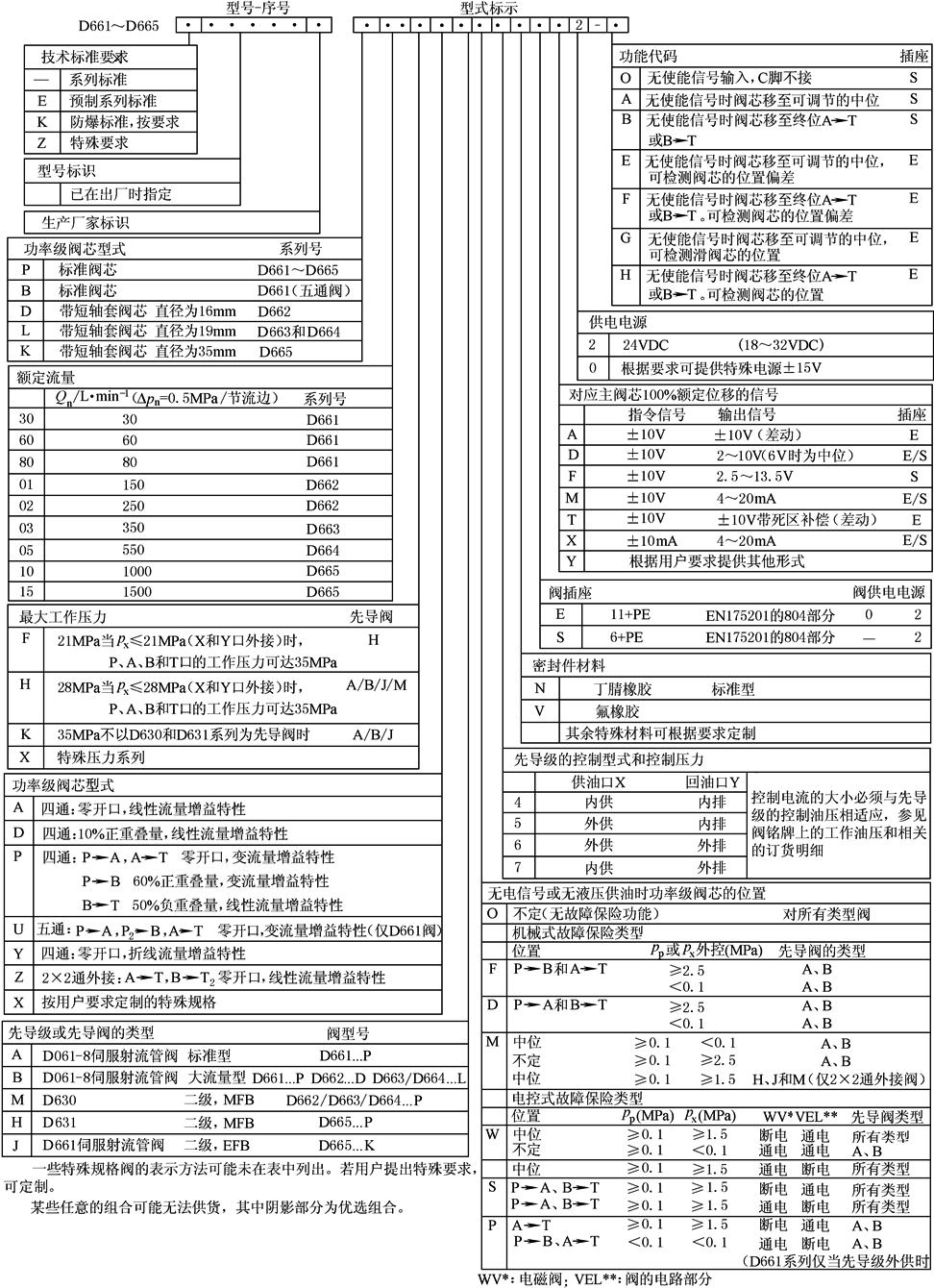

表2　　　　　　　　　　　　　　　　　　　　　　MOOG D661~D665伺服阀订货明细
