MOOGD 661~D665系列电反馈伺服阀

表1　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　技术性能

型    号

D661-...P/B...

D662-...D...

D663-...

D664-...

D665-...

A

B

D.A

D.B

P.M

L...B

P...M

L...B

P...M

P...H

K...J

阀类型

二级

二级

二级

二级

三级

二级

三级

二级

三级

三级

三级

先导阀型号

一级伺服射流管阀

一级伺服射流管阀

D061伺服射流管阀

D061伺服射流管阀

D630二级喷挡阀

D061伺服射流管阀

D630二级喷挡阀

D061伺服射流管阀

D630二级喷挡阀

D631二级喷挡阀

D661二级伺服射流管阀

液压电器特性

额定流量Q_n(±10)%/L·min^-1阀每节流边压差0.5MPa

20，60，

80，

2×80

30，60，

80，

2×80

150

250

150

250

150

250

350

350

550

550

1000

1500

1000

1500

油口最大工作压力(X外控)/MPa

P，A，B口

35

35

35

35

35

35

35

35

35

35

35

T(Y外排)

35

35

35

35

35

35

35

35

35

35

35

T(Y内排)

21

21

14

14

21

14

21

14

21

10

10

先导级(标准型)无节流孔

28

28

28

28

28

28

28

28

28

21

21

额定电流/电压(mA/V)

±10/±10

静态特性

滞环/%

＜0.3

＜0.3

＜0.5

＜0.5

＜1.0

＜0.5

＜1.0

＜0.5

＜1.0

＜1.0

＜0.7

＜1.0

＜0.7

分辨率/%

＜0.05

＜0.05

＜0.1

＜0.1

＜0.2

＜0.1

＜0.2

＜0.1

＜0.2

＜0.3

＜0.2

＜0.3

＜0.2

温度零漂(每38℃)/%

＜1

＜1

＜1

＜1

＜1.5

＜1

＜1.5

＜1

＜1.5

＜2

＜1.5

＜2.5

＜2

阀零位静耗流量/L·min^-1

≤3.5

≤4.4

≤4.2

≤5.1

≤4.5

≤5.6

≤5.0

≤5.6

≤5.0

≤10.5

≤11

先导级静耗流量/L·min^-1

≤1.7

≤2.6

≤1.7

≤2.6

≤2.0

≤2.6

≤2.0

≤2.6

≤2.0

≤3.5

≤4

先导阀流量(100%阶跃输入)/L·min^-1

≤1.7

≤2.6

≤1.7

≤2.6

≤2.0

≤2.6

≤30

≤2.6

≤30

≤45

≤55

≤40

≤50

主阀芯行程/mm

±3

±3

±5

±5

±5

±4.5

±4.5

±6

±6

±5.8

±8

±5.5

±8

动态特性

频率响应

幅频宽(-3dB)/Hz

＞45

＞70

＞26

＞45

＞100

＞32

＞75

＞26

＞30

＞23

＞90

相频率(90°)/Hz

＞60

＞70

＞40

＞50

＞80

＞43

＞90

＞36

＞60

＞30

＞65

阶跃响应(0~全行程)/ms

28

18

44

28

9

37

13

48

17

30

35

10

12

其

他

油液温度/℃

-20~80

工作介质

石油基液压油(DIN51524，1~3部分)。油液黏度允许5~400mm²·s^-1，推荐15~100mm²·s^-1

质量/kg

5.6

5.6

11

11

11.5

19

19.5

19

19.5

70

73.5

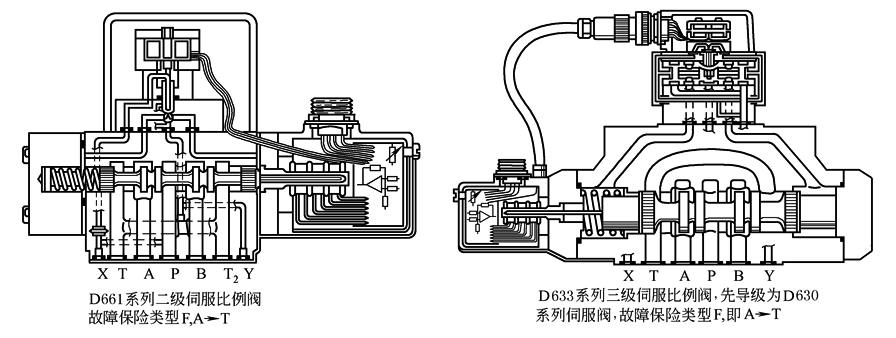

典型产品工作原理图

注：1．静、动态性能的额定供油压力为21MPa。频率响应取自各系列最大流量，输入幅值为25%额定值。

2．零偏可外调，滑阀重叠量和压力增益按用户要求。

3．D661~D665系列伺服比例阀可用功率级对中弹簧回零、附加电磁阀切断供油或载荷腔与回油接通等方法构成故障保险类阀。

表2　　　　　　　　　　　　　　　　　　　　　　　　MOOG D661~665伺服阀典型静、动态曲线

典型特性曲线：额定供油压力(包含先导级)21MPa，油液黏度32mm²·s^-1，油液温度40℃

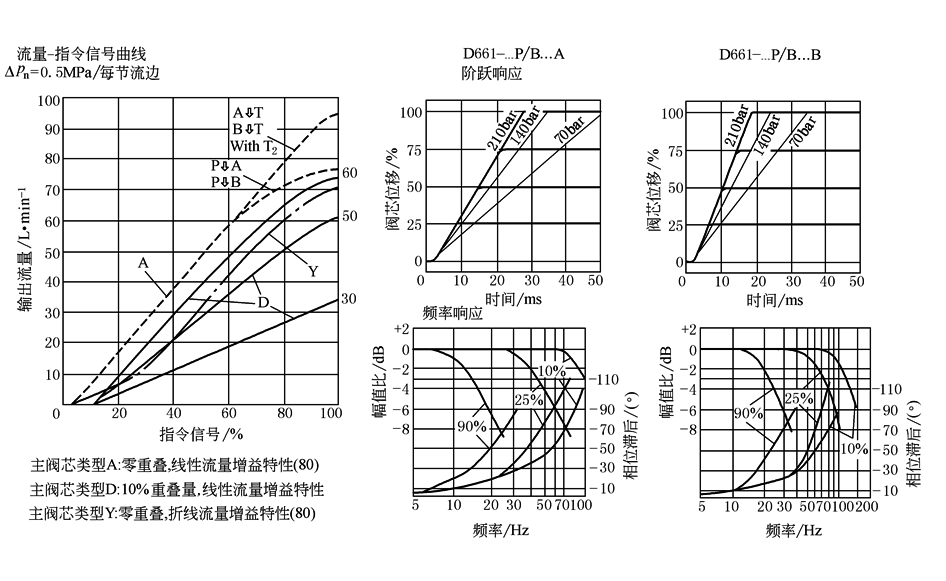

D661

典型特性曲线：额定供油压力(包含先导级)21MPa，油液黏度32mm²·s^-1，油液温度40℃

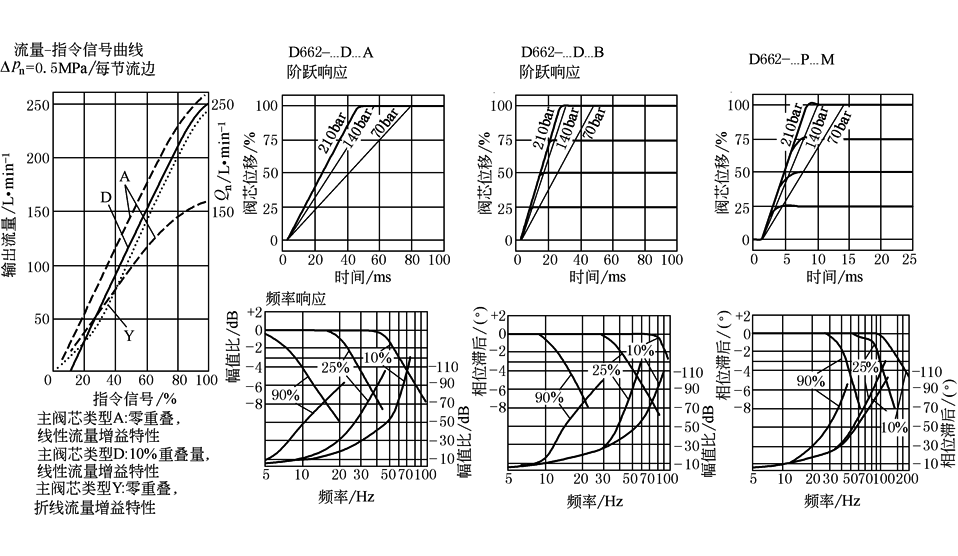

D662

典型特性曲线：额定供油压力(包含先导级)21MPa，油液黏度32mm²·s^-1，油液温度40℃

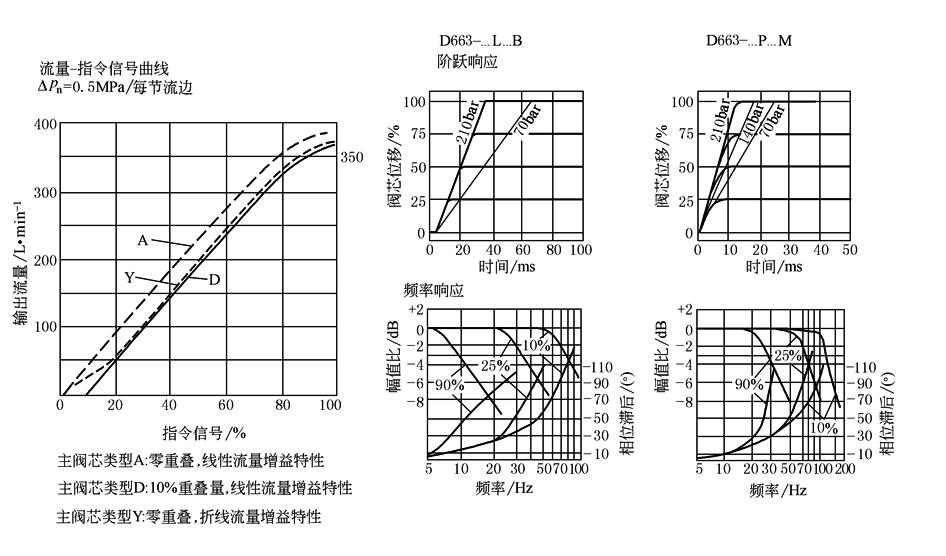

D663

典型特性曲线：额定供油压力(包含先导级)21MPa，油液黏度32mm²·s^-1，油液温度40℃

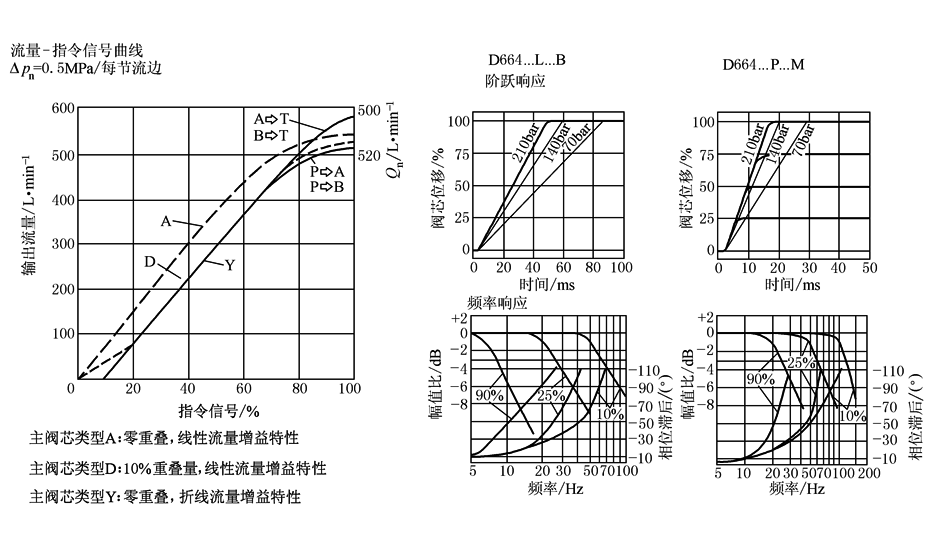

D664

典型特性曲线：额定供油压力(包含先导级)21MPa，油液黏度32mm²·s^-1，油液温度40℃

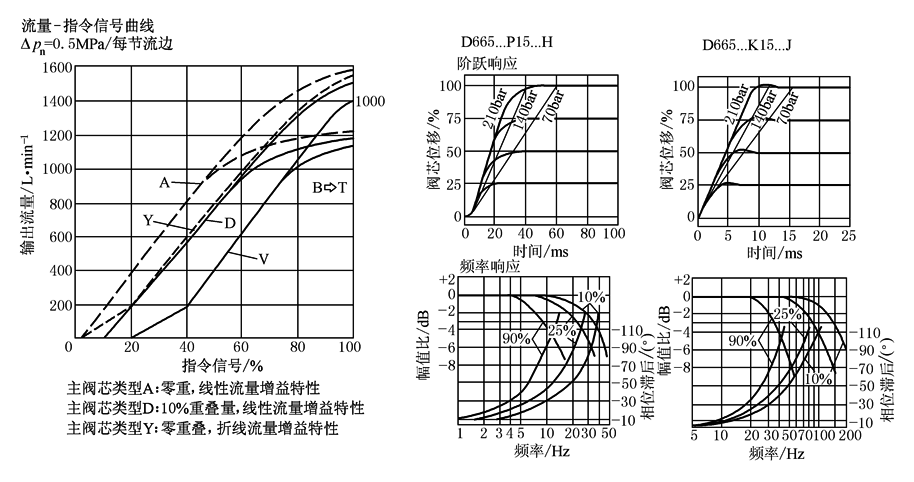

D665
