双喷嘴挡板力反馈式电液伺服阀

表1　　　　　　　　　　　　　　　　　　　　FF101、FF102、FF106、FF106A型技术性能

型号

FF101

FF102

FF106-63

FF106-103

FF106A-218

FF106A-234

FF106A-100

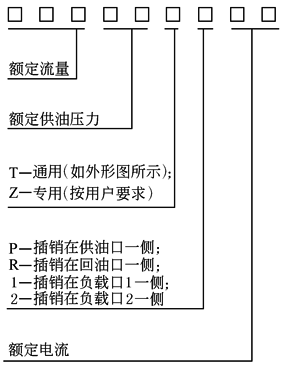

型号意义

液压特性

额定流量Q_n/L·mI_n^-1

1，1.5，2，

4，6，8

2，5，10，

15，20，30

63

100

额定供油压力p_s/MPa

21

供油压力范围/MPa

2~28

电气特性

额定电流I_n/mA

10，40

15

40

线圈电阻/Ω

50，700

200

80

颤振电流/%

10~20

颤振频率/Hz

100~400

静态特性

滞环/%

≤4

压力增益/%p_s，1%I_n

＞30

分辨率/%

≤1

≤0.5

非线性度/%

≤±7.5

不对称度/%

≤±10

零位重叠/%

-2.5~2.5

零位流量/L·min^-1

≤0.25+5%Q_n

≤0.5+4%Q_n

≤1+3%Q_n

≤3

零偏/%

≤±3

压力零漂^①/%

≤±2

温度零漂^②/%

≤±4(-30~150℃)

≤±4(每变化56℃)

频率特性

幅频宽/Hz

＞100

＞50

＞45

相频率/Hz

＞100

＞50

＞45

其他

工作介质

YH-10

YH-12

工作温度/℃

-55~150

~100

-30~100

质量/kg

0.19

0.4

1

1.2/1.43

① 供油压力变化为(80~110)%p_s；②FF106A-100的温漂在(-30~+150℃)内小于等于±4%。

注：生产厂为航空工业第六○九研究所(南京)。这几种阀主要用于航空、航天及环境恶劣、可靠性要求高的民用系统。

表2　　　　　　　　　　　　　　　　　　　　　　FF113、FF130、FF131、DYSF、YFW型技术性能

型号

FF113

FF130

FF131

DYSF

-3Q

DYSF

-2Q-I

DYSF

-4Q-250

YFW06

YFW10

YFW08

液压特性

额定流量Q_n/L·min^-1

95，150

230^①

40，50

60

6.5，165，

32550，

65，100

40，60，

80

230

144

33，44，66，

88，100

160，250，

400

18，35，

70，105

额定供油压力p_s/MPa

21

供油压力范围p/MPa

2~28

1.4~28

1~21

电气特性

额定电流I_n/mA

15，40

40

15，40

40

8，10，15，20，30，40，50

100

线圈电阻/Ω

80，200

80

100

1500，1100，500，

250，130，70，40

27

颤振电流/%I_n

10~20

＜10

颤振频率/Hz

100~400

300~400

静态特性

滞环/%

≤3

≤3

≤4

≤4

压力增益/%p_s，1%I_n

＞30

30~80

＞30

＞30

分辨率/%

＜1.5

＜0.5

＜1.0

＜1.5

＜0.5

＜1.5

非线性度/%

≤±7.5

不对称度/%

≤±10

重叠/%

±2.5

±1.5

零位静耗流量

/L·min^-1

≤2%Q_n

＜2.5

＜5

＜8

≤3

≤10

≤4

零偏/%

可外调

≤±3

≤±2

≤±3

可外调

压力零漂/%

≤±2

＜±3

＜±4

＜±2

温度零漂/%

≤±4

≤±5

≤±4

＜±3

＜±4

频率特性

幅频宽(-3dB)/Hz

≥20

≥110

≥50

＞60

＞40

＞40

＞60

＞30

＞13

相频率(-90°)/Hz

≥20

≥110

≥50

＞60

＞40

＞40

＞60

＞30

＞15

其他

工作介质

YH-10，YH-12

YH-10，N32液压油

YH-10，YH-12或其他矿物油

工作温度/℃

-30~100

0~60

-10~80

-35~100

质量/kg

1

1.3

4

① 在供油压力为7.0MPa下测定。

注：生产厂   FF113——航空工业第六○九研究所；DYSF——中国航空精密机械研究所(北京丰台)；YFW——陕西汉中秦峰机械厂。

表3　　　　　　　　　　　　　　　　　　　　　　　　　　QDY、YF型技术性能

型号

QDY11A

QDY11B

QDY6

QDY15

QDY10

QDY12

QDY14

YF7

YF12

YF13

液压特性

额定流量Q_n^①/L·min^-1

63，80，

100，125

150，180，

220

4，10，12，

40，60

4，10，20

80，100，

125

4，10，20，

40

1.5，2.5，

4，6，8，

10，16，

20，27

1，2，

4，6

50，70，

90，115

额定供油压力p_s/MPa

21

31.5

21

25

21

供油压力范围p/MPa

2~21

1.5p_s

1~21

电气特性

额定电流I_n/mA

15

40

10，15，30，40，80，120，200，350，2000，3000

8，10，15，20，30，40，50

线圈电阻/Ω

200

80

1000，650，220，80，22，30，4，2，2.5，5

1500，1100，500，250，130，

70，40

颤振电流/%

10~20

颤振频率/Hz

100~400

静态特性

滞环/%

≤4

＜3

＜4

压力增益/%p_s，1%I_n

30~95

＞30

分辨率/%

＜0.5

＜1

＜0.5

非线性度/%

≤±7.5

＜±7.5

不对称度/%

—

＜±10

＜±10

重叠/%

按用户要求

-2.5~+2.5

零位流量/L·min^-1

＜4

＜1.3

＜3

＜2.5

＜1.2

＜1.3

＜0.4+

5%Q_n

＜0.3+

5%Q_n

≤4

零偏/%

＜±3%

＜±3

压力零漂/%

＜±2

＜±2

温度零漂/%^②

＜±2

频率特性

幅频宽(-3dB)/Hz

30~150

＞60~100

50~100

40~50

＞120

~280

＞60

~100

＞100

＞50

相频率(-90°)/Hz

＞100

＞70

其他

工作介质

22透平油，YH-10

YH-10，YK-12或其他矿物油

工作温度/℃

-40~100

-55~150

-30~100

质量/kg

1.3

1

3.4

0.4

0.2

1.1

① QDY型阀额定流量是在阀压降为7.0MPa下测定的。

② 温度零漂是每变化55℃。

注：生产厂QD型为北京机床研究所；YF型为航空工业秦峰液压机械厂。

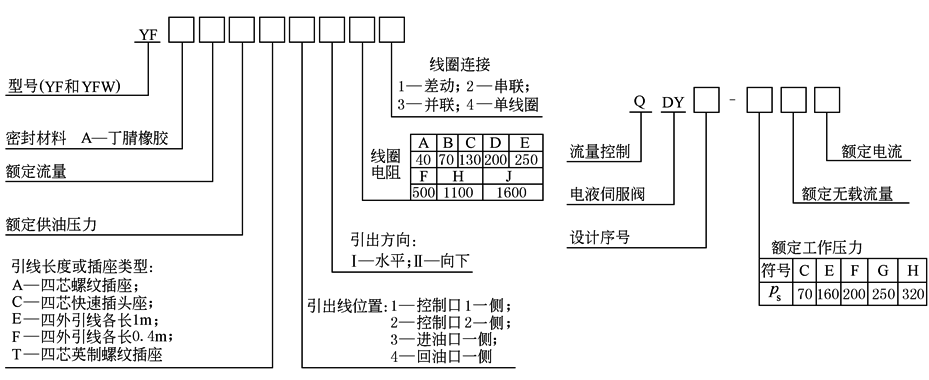

型号意义：
