动圈式伺服阀(SVA8、SVA10)

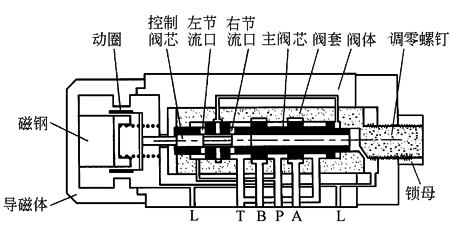

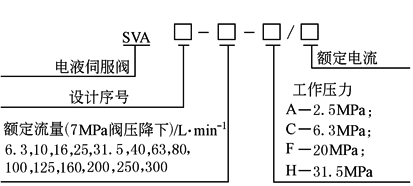

结构及型号意义

技术性能

规格

性能

SVA8-□-□/□

SVA10-□-□/□

额定流量Q_n/L·min^-1

6.3

10

16

25

31.5

40

63

80

100

125

160

200

250

300

工作压力p_s/MPa

1~31.5

1~20

最大回油背压/MPa

≤5

额定电流I_n/mA

300，1000

线圈电阻/Ω

30，5

零耗流量/L·min^-1

＜0.5+5%Q_n

＜0.5+5%Q_n

滞环/%

＜0.5

线性度/%

＜7.5

对称度/%

＜10

分辨率/%

＜0.5

零偏/%

＜3

压力零漂/%

＜2(p_s变化±15%时)

温度零漂/%

油温每变40℃时＜2

压力增益/%p_s，1%I_n

＞40

频宽(-3dB)/Hz

＞100

＞50

工作液体

矿物油(黏度20~40mm²/s)

工作油温/℃

20~60

要求系统清洁度

≤10μm

质量/kg

4.2

14.2

配套放大器

YCF-6

生产厂

北京机械工业自动化研究所

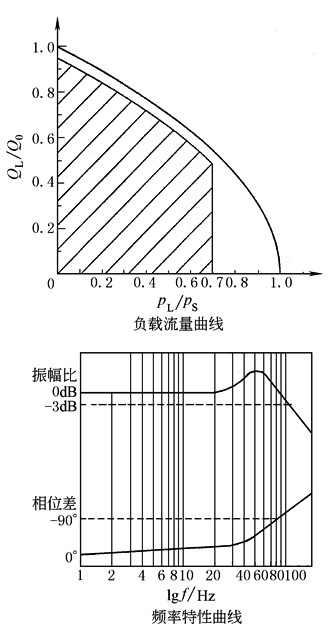

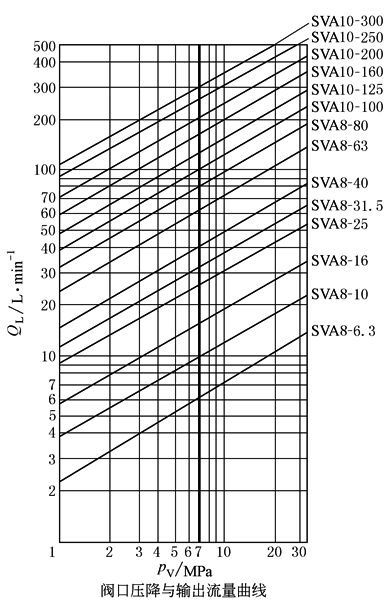

特性曲线
