翅片式多管冷却器(卧式)

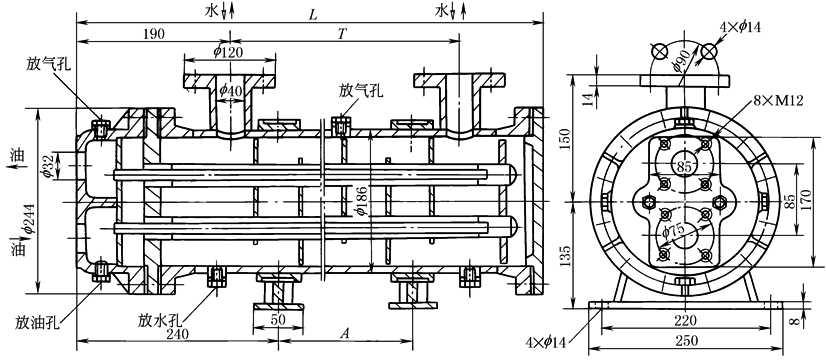

4LQF₃W型冷却器尺寸

型     号

换热面积

/m²

L

T

A

质量/kg

容积/L

旧 型 号

/mm

管内

管间

4LQF₃W-A1.3F

1.7

575

290

≤190

53

5.6

4.8

4LQF₃W-A315F

4LQF₃W-A1.7F

2.1

675

390

≤290

59

6.5

6

4LQF₃W-A400F

4LQF₃W-A2.1F

2.6

805

520

≤420

66

7.7

7.6

4LQF₃W-A500F

4LQF₃W-A2.6F

3.4

975

690

≤590

75

9.3

9.7

4LQF₃W-A630F

4LQF₃W-A3.4F

4.2

1175

890

≤790

86

11.1

12.1

4LQF₃W-A800F

4LQF₃W-A4.2F

5.3

1425

1140

≤1040

99

13.4

15.1

4LQF₃W-A1000F

4LQF₃W-A5.3F

1.7

575

290

≤190

53

5.6

4.8

4LQF₃W-A1250F

油流量

/L·min^-1

热量H₂/W

油侧压力降

/MPa

58

15002

18142

21515

24772

27912

31168

33727

≤0.1

66

17096

20934

24423

28377

31982

35472

38379

75

19190

23260

27563

31700

35820

40123

43496

83

20468

26051

29772

34308

38960

43612

48264

0.11~0.15

92

22446

28494

32564

36634

41868

47102

51754

100

24539

29075

34308

40124

45822

51172

56406

108

25353

31401

36053

42216

48264

54080

59895

116

27330

31982

38960

45357

50590

58150

64546

0.15~0.2

125

27912

33145

41868

47102

52916

61058

68036

132

28494

33727

42450

48846

56406

63965

70943

150

29656

36635

44776

53498

61639

69780

76758

0.2~0.3

166

31401

40705

47683

56987

66291

75595

84899

184

34890

41868

51172

58150

68617

80247

89551

200

37216

44194

53498

63965

75595

87225

97692

换热面积/m²

1.3

1.7

2.1

2.6

3.4

4.2

5.3
