冷却器性能参数

冷却器性能参数

表1　　　　　　　　　　　　　　　　　　　　　　　　　　冷却器性能参数

型     号

2LQFW、2LQFL、2LQF6W

2LQF1W、2LQF1L

2LQGW

2LQG2W

4LQF3W

换热面积/m2

0.5～16

19～290

0.22～11.45

0.2～4.25

1.3～5.3

传热系数/W·m-2·K-1

348～407

348～407

348～407

348～407

523～580

设计温度/℃

100

120

120

100

80

工作介质压力/MPa

1.6

1.0

1.6

1.0

1.6

冷却介质压力/MPa

0.8

0.5

1.0

0.5

0.4

油侧压力降/MPa

＜0.1

＜0.1

＜0.1

＜0.1

见本冷却器选择表

介质粘度/10-6·m2·s-1

10～326

10～326

10～326

10～325

10～50

注：生产厂为营口液压机械厂。



表2

换热面积/m2

A

0.5

0.65

0.8

1.0

1.2

1.46

1.7

2.1

2.5

3.0

3.6

4.3

5.0

6.0

7.2

8.5

10

12

14

换热量/W

H

3314

～

4070

4942

～

5698

5233

～

5815

7036

～

8141

8664

～

9769

10292

～

11513

13025

～

13956

15119

～

16282

19189

～

20352

23260

～

24423

27330

～

29675

30819

～

34308

37216

～

40705

45357

～

48846

53498

～

58150

62802

～

69198

76758

～

81410

93040

～

97692

109322

～

113974

传热系数

/W·m-2·K-1

K

Ⅰ

285～407

296～407

296～407

285～407

280～407

290～407

Ⅱ

302～407

314～407

302～407

290～407

285～407

280～407

Ⅲ

349～350

337～407

337～407

331～407

325～407

280～407

工

作

油

流量

/L·min-1

Q

Ⅰ

35～55

50～80

60～95

70～140

80～160

130～210

Ⅱ

56～110

81～130

96～180

141～230

161～310

211～430

Ⅲ

111～160

131～190

181～270

231～320

311～435

431～630

压力损失

(max)/MPa

Δ ps

0.1

0.1

0.1

0.1

0.1

0.1

冷

却

水

流量(min)

/L·min-1

Q'

30

55

80

120

160

260

压力损失

(max)/MPa

Δ pt

0.015

0.015

0.017

0.02

0.022

0.022

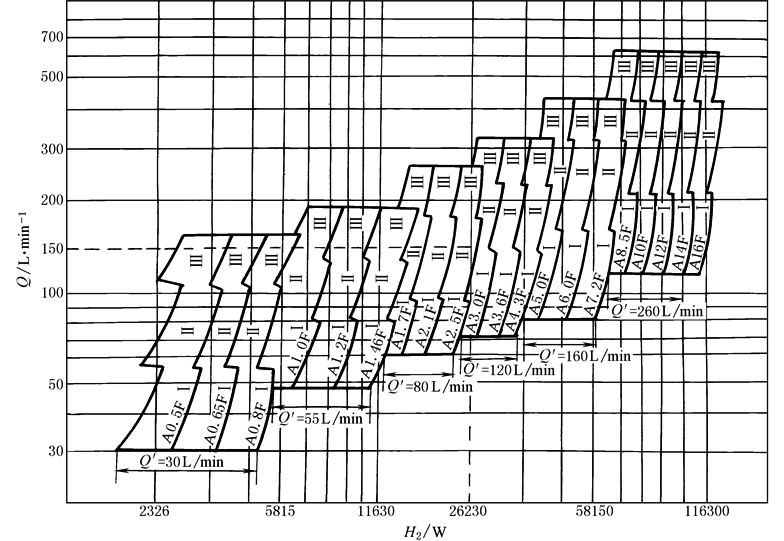

2LQFL型、2LQFW型冷却器选用图

选用示例：已知热交换量H2＝26230W，油的流量Q＝150L/min，选择冷却器型号。

从横坐标上H2＝26230W点作垂线，再从纵坐标上Q＝150L/min点作水平线与其相交于一点，此点所在区的型号A2.5F即所求冷却器型号(条件：油出口温度t2≤50℃，冷却水入口温度t1'≤28℃，Q'为最低水流量)。
